三菱FX3U PLC编程 物联网模块及数据采集

FX3U-16MR/ES-A    8入/8出      继电器
FX3U-32MR/ES-A    16入/16输出  继电器
FX3U-48MR/ES-A    24入/24出    继电器
FX3U-64MR/ES-A    32入/32出    继电器
FX3U-80MR/ES-A    40入/40出    继电器
FX3U-128MR/ES-A   64入/64输出  继电器
FX3U-16MT/ES-A    8入/8出     晶体管
 FX3U-32MT/ES-A    16入/16输出  晶体管 控制步进电机 伺服电机及编程调试
FX3U-48MT/ES-A    24入/24出   晶体管
 FX3U-64MT/ES-A    32入/32出   晶体管
 FX3U-80MT/ES-A    40入/40出   晶体管
 FX3U-128MT/ES-A   64入/64输出   晶体管

株洲三菱PLCFX3U PLC物联网模块及数据采集

plc触摸屏 网关 使用常见问题
plc编程软件安装问题 启动后报错问题
编程软件不能下载程序 画面等等
plc输出点没有动作等
触摸屏触摸没有反应
网关不在线

三菱PLC物联网模块技术参数

CPU ARM9 嵌入式低功耗 CPU，主频 400MHz
内存 128M DDR2 SDRAM 256M Flash 电子盘
扩展存储 SD 卡存储最大支持扩展到 32G
RTC 实时时钟内置

无线接入方式 2 路 10M/100M 自适应端口 GPRS 3G 4G
通讯端口 COM1：RS485； COM2：RS232
电气规格
额定电压 DC 24V,可工作范围 DC 9V～36V
额定功率 <5W
电源保护 具备雷击浪涌保护
允许失电 <3ms
CE & RoHS 符合 EN61000-6-2:2005，EN61000-6-4:2007 标准，符合 RoHS 要求；
雷击浪涌±1KV；群脉冲 2KV； 静电接触 4KV， 空气放电 8KV
环境要求
工作温度 -10～60°C
存储温度 -20～60°C
环境湿度 10～90%RH(无冷凝)
抗震性 10～25Hz(X、Y、Z 方向 2G/30 分钟)
冷却方式 自然风冷
性能规格
整机尺寸 130mm x 94mm x 48mm
整机重量 约 400g

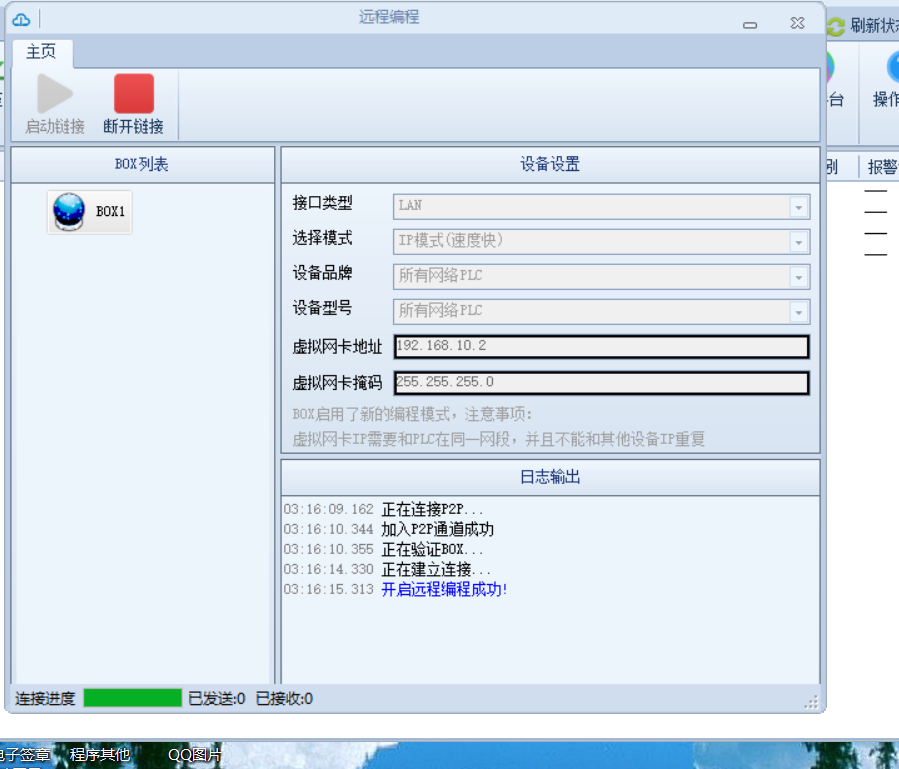

物联网网关  远程控制模块采集三菱FX3U PLC数据操作说明：

串口方式：

网关232或者485口连接三菱FX3U PLC

电脑安装配置软件 CONFIG

申请账户

登录账户

新建项目文件，选择采集器型号 上网方式等等

串口选择三菱PLC

通讯参数默认即可

建立需要采集的数据变量 比如Y0  D0等等数据

LAN口连接电脑

保存项目文件

下载到采集器 远程模块

上传到云端平台，

进入平台，可以监控plc数据了
