感谢您选择、使用金科星产品。

?

金科星产品质量优，性能佳。为了方便您使用，请您详细阅读说明书，并按照说明书的步骤操作。自始至终金科星的优质服务将伴随着您，使用时无论有什么问题，请按照说明书上的电话、地址联系，我们时刻恭候为您服务。

金科星---靠品质取胜！

?

一、概述

1.1、产品简介

该产品与ZMK-127-Z风门控制用电控装置主机配套使用，在矿井巷道风门附近形成检控区域，当人或车辆经过时，该红外线传感器检测到信号，从而为本风门主机提供信号，使其达到风门自动开或关。

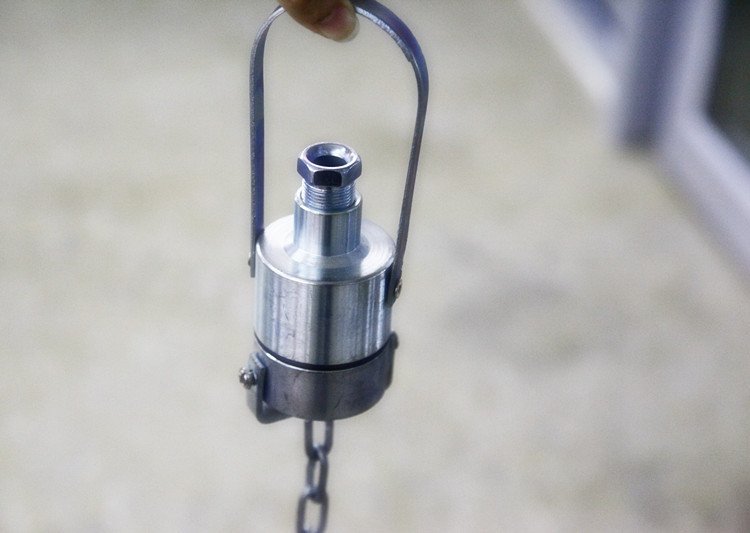

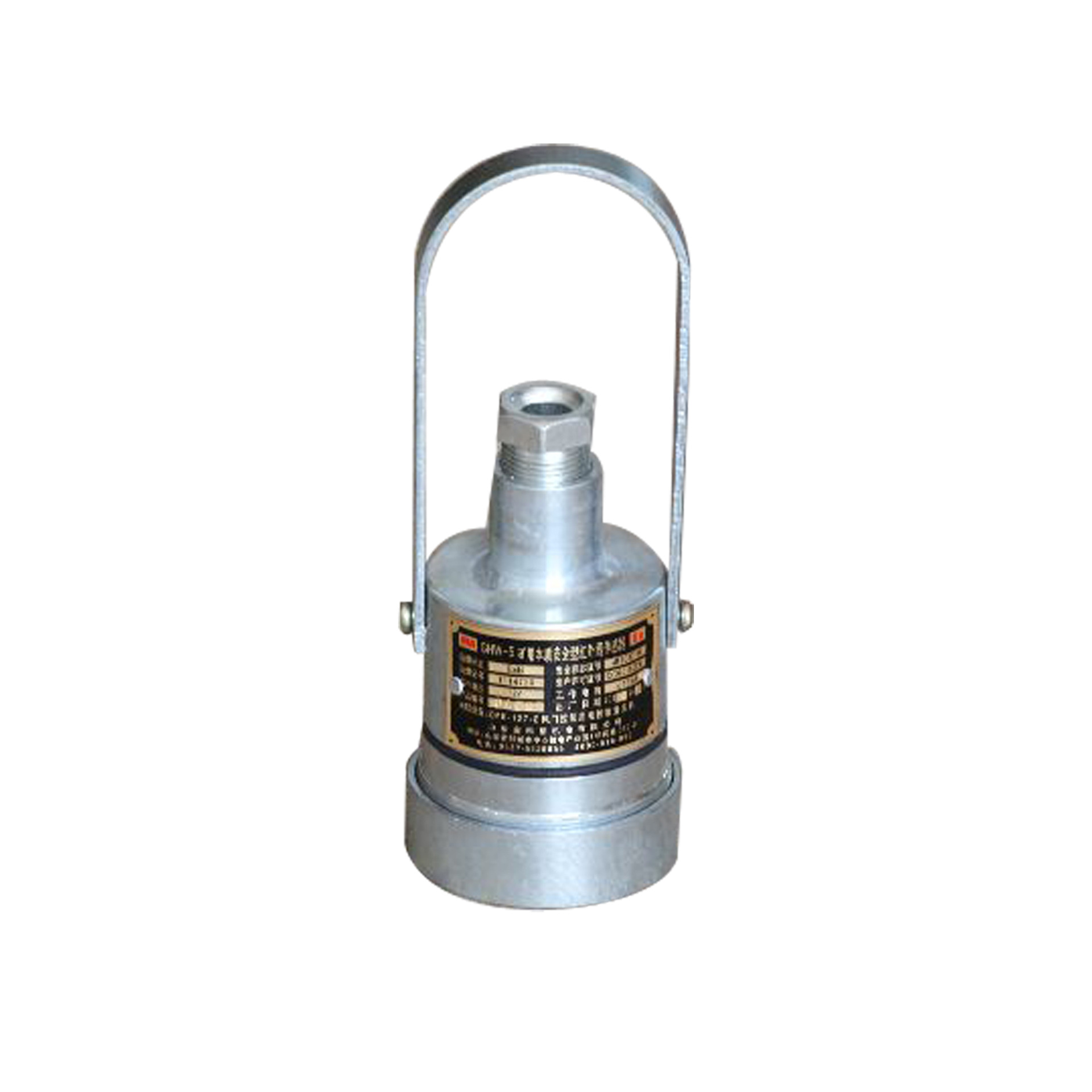

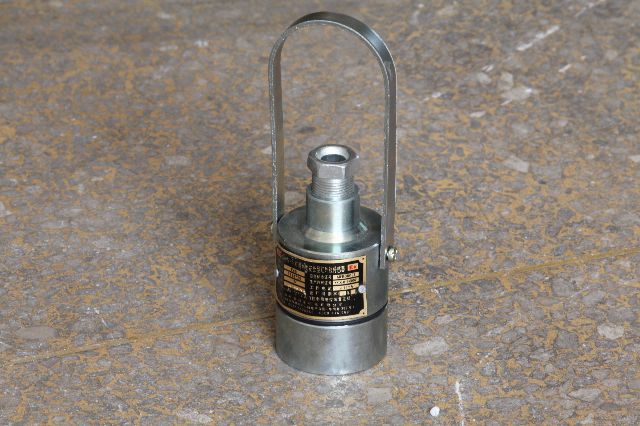

产品图片见图1。

?

?

工作环境

a、环境温度：0～40℃；

b、相对湿度：不大于95％（25℃）；

c、大气压力：80～106kPa；

d、在有甲烷煤尘等混合物，但无破坏绝缘的腐蚀性气体场合使用。

二、技术特征

1、工作电压：DC24V；

2、工作电流：≤15mA；

3、输出信号电压：高低电平（默认高电平24V)；

4、本安参数：Ui：DC12.3V；Ii:15mA；Ci：0μF；

Li:0mH；

5、感应距离：≤5m。

?

三、工作原理

本红外线传感器安装在风门的两边，形成一条不可见监视线，当人或车辆经过时，该传感器自动检测，为ZMK-127Z风门控制用电控装置主机提供信号，使其本风门控制主机自动开或关。

安装与使用

?

1、本红外线传感器安装在风门的两边，每边一套。

?

2、维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！

?

3、产品只能与说明书中规定动作的设备配接,与其他配接必须经过防爆检验。

?
