RF-BM-ND04是基于Nordic公司的nRF52832芯片开发的主从一体和主从同时蓝牙5.0（BLE）透传模块，可广泛用于短距离无线通信领域，具有功耗低、体积小、传输距离远、抗干扰能力强等特点。这款蓝牙模块可以作为通过串口连接MCU传递数据给智能终端，还可以直接驱动IO，提供PWM信号，采集ADC信息等。
| 项目 | 指标 |
| 芯片型号 | nRF52832QFAA |
| 工作电压 | 1.7V 至 3.6V，推荐为3. 3V |
| 工作频率 | 2402 MHz ～ 2483.5MHz |
| 发射功率 | -20 dBm～+4dBm(正常0dBm输出) |
| 接收灵敏度 | -96dBm |
| GPIO数量 | 29个 |
| RAM | 64KB |
| FLASH | 512KB |
| 频率误差 | ±20KHz |
| 工作温度范围 | -40℃~+85℃ |
| 存储温度范围 | -40℃~+125℃ |

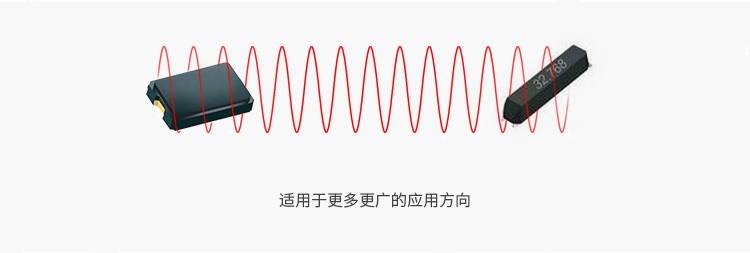

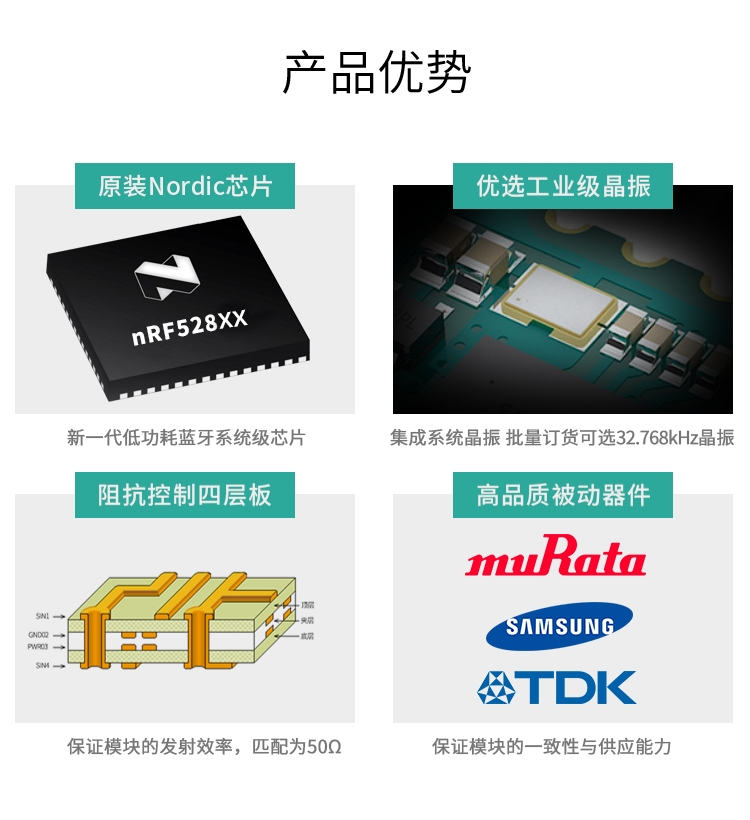

双晶振设计
默认带32.768kHz晶振，功耗更低

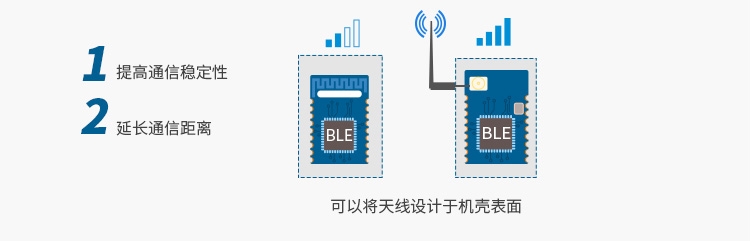

外接天线
可选择IPEX接口的产品外接所需天线

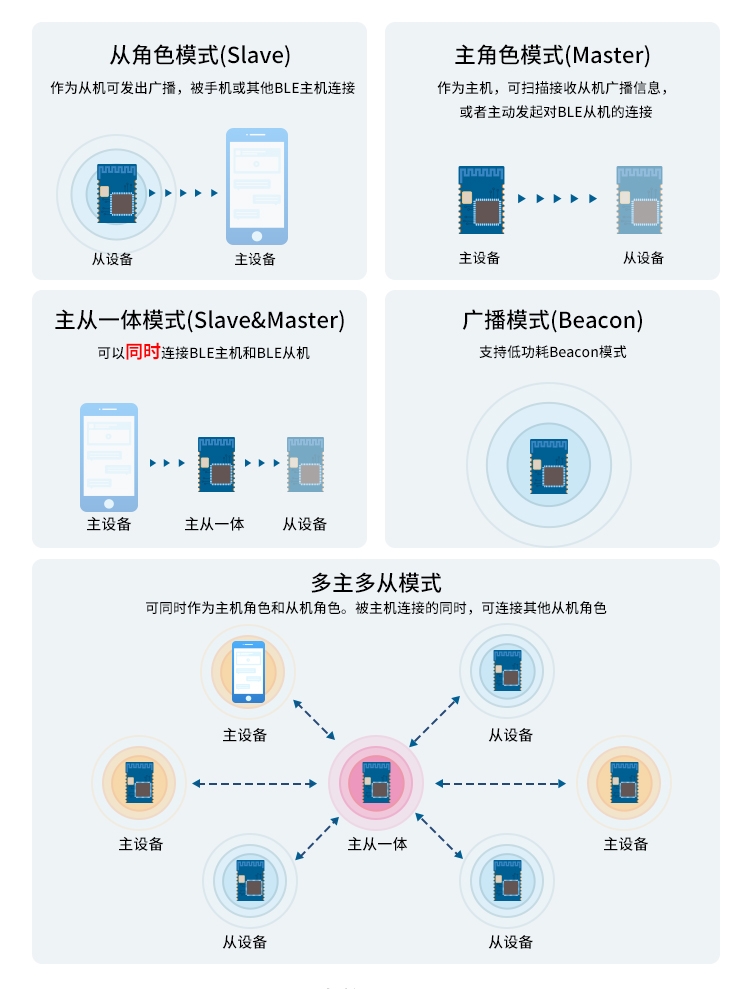

五种工作模式
nRF52832系列模块均拥有如下五种工作模式

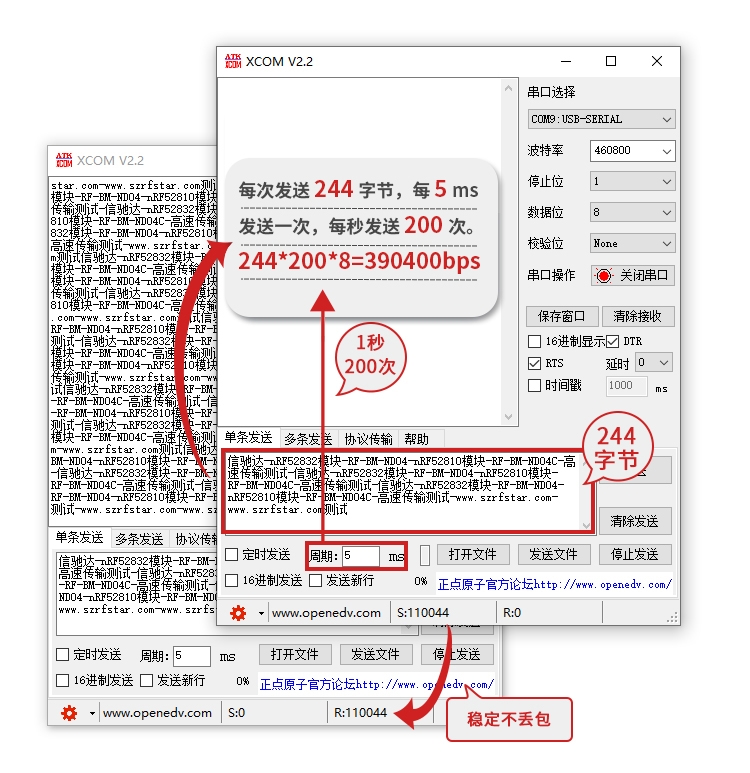

390.4kbps高速透传
支持低功耗蓝牙5之2Mbps高速模式 配合强大高速的算法
正确连接硬件流控后 可跑满串口波特率390400bps

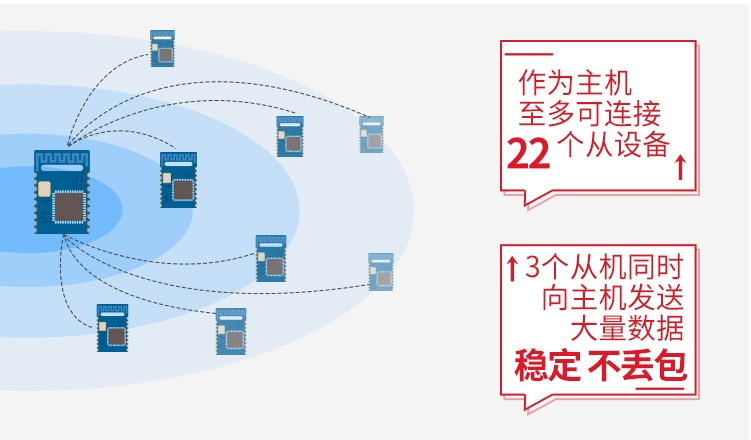

优秀的一主多从表现
可同时最多连接22个从设备 实测3从机大数据量并发不丢包

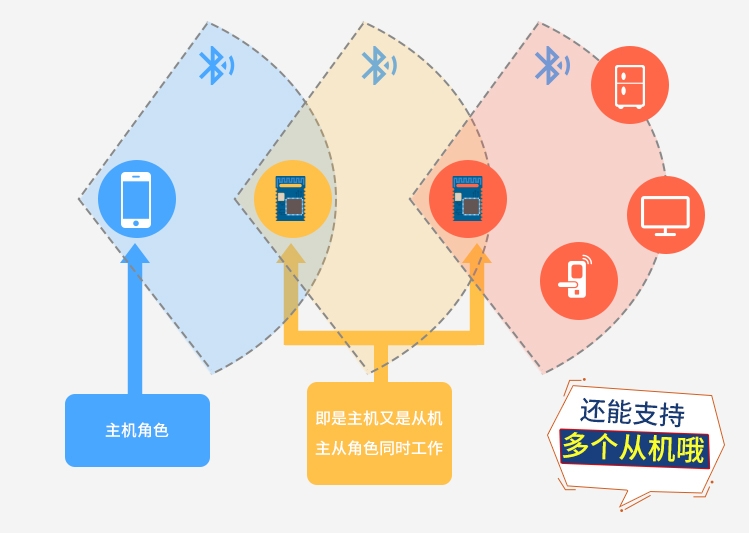

真正意义的主从一体
既是主机又是从机 主从角色同时存在

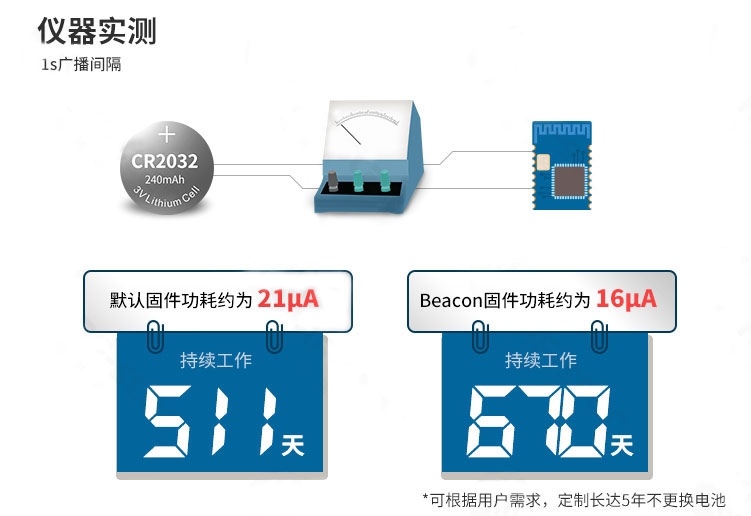

真正的低功耗
性能和功耗之间的平衡

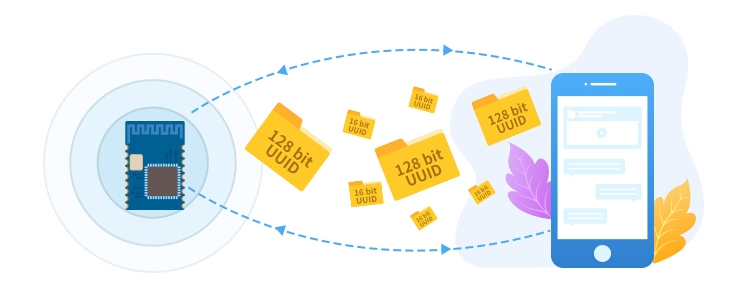

支持128 bit UUID
向下兼容16 bit UUID 保证对老产品的兼容性

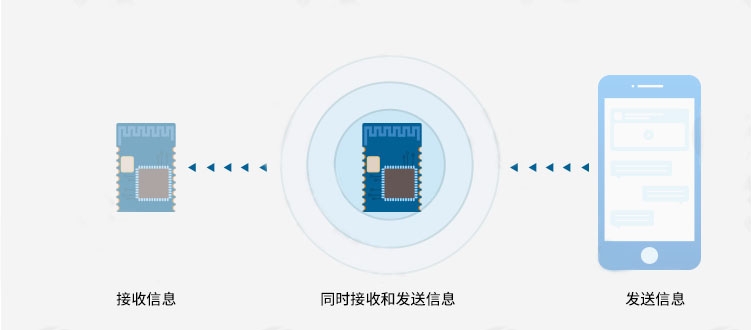

真正的主从一体
可以同时去连接BLE从机和BLE主机

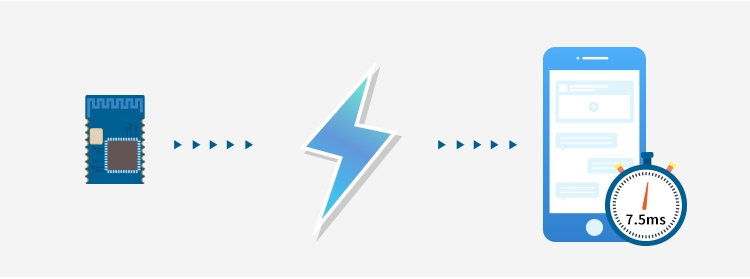

7.5ms快速连接
连接间隔可以根据具体需求有所调整

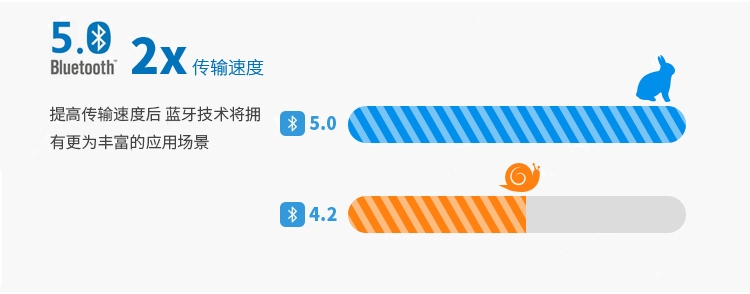

蓝牙5.0之传输速度
两倍于蓝牙4.2传输速度

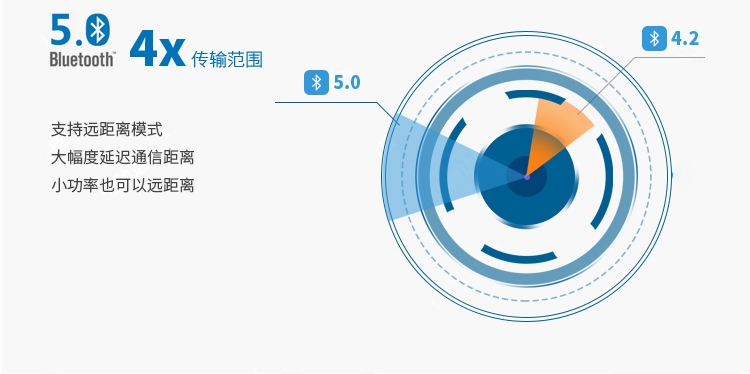

蓝牙5.0之传输范围
四倍于蓝牙4.2通信距离

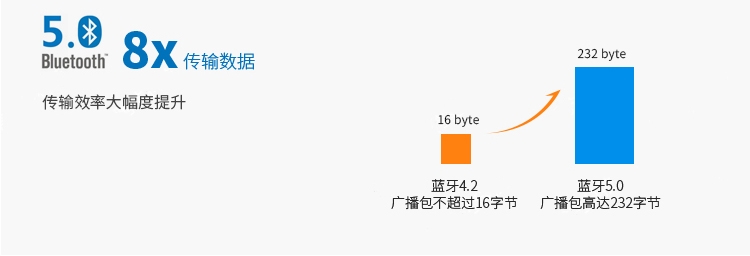

蓝牙5.0之传输数据
八倍于蓝牙4.2传输数据

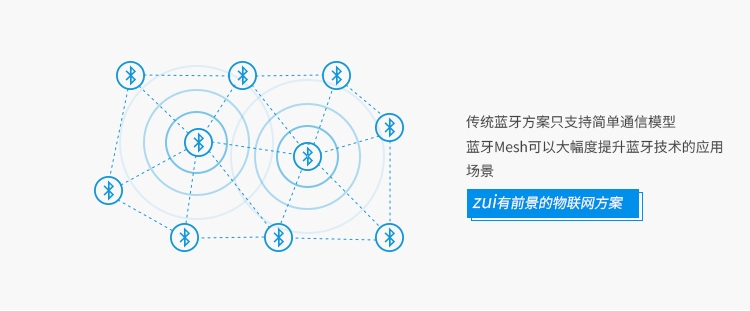

蓝牙Mesh
支持原厂nRF5 SDK for Mesh

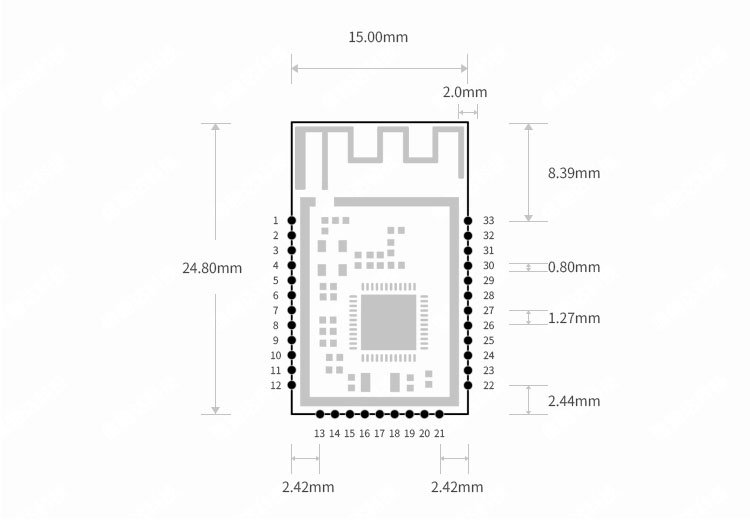

引脚图
RF-BM-ND04 Pin码图
| 脚位 | 名称 | 功能 | 备注 |
| Pin1 | GND | 模块地 | 模块地 |
| Pin2 | VCC | 电源正极输入 | 模块电源，1.7~3.6V，推荐3.3V |
| Pin3 | P21 | I/O | 复位脚（低电平有效） |
| Pin4 | P22 | I/O |
|
| Pin5 | P23 | I/O |
|
| Pin6 | P24 | I/O |
|
| Pin7 | P25 | I/O |
|
| Pin8 | P28 | I/O |
|
| Pin9 | P29 | I/O |
|
| Pin10 | P30 | I/O |
|
| Pin11 | P26 | I/O |
|
| Pin12 | P27 | I/O |
|
| Pin13 | P02 | I/O |
|
| Pin14 | P03 | I/O |
|
| Pin15 | P04 | I/O |
|
| Pin16 | P05 | RTS |
（Require ToSend，发送请求）为输出信号， 用于指示本设备准备好可接收数据，低电平有效 |
| Pin17 | P06 | TX | 模块串口发送端 |
| Pin18 | P07 | CTS |
（Clear ToSend，发送允许）为输入信号， 用于判断是否可以向对方发送数据，低电平有效 |
| Pin19 | P08 | RX | 模块串口接收端 |
| Pin20 | P09 | I/O |
|
| Pin21 | P10 | I/O |
|
| Pin22 | P11 | I/O |
|
| Pin23 | P12 | I/O |
|
| Pin24 | P13 | 唤醒IO | 当模块处于休眠状态时，可通过此IO唤醒模块下降沿有效 |
| Pin25 | P14 | I/O |
|
| Pin26 | P15 | I/O |
|
| Pin27 | P16 | I/O |
|
| Pin28 | SWDIO | － | 仿真烧录脚 |
| Pin29 | SWCLK | － | 仿真烧录脚 |
| Pin30 | P17 | 广播状态指示 | 从角色广播状态指示灯：广播闪烁，连接常亮 |
| Pin31 | P18 | 连接状态指示 | 主角色连接状态指示灯：连接常亮，断开关闭 |
| Pin32 | P19 | I/O |
|
| Pin33 | P20 | I/O |
|
本引脚图适用于“标准透传”固件，其他固件引脚图与功能详解请向客服索取 。
