安科瑞ACY100-Z4H2-4G餐饮油烟在线监测仪

安科瑞 任心怡、许玉龙

餐饮油烟的影响

餐饮业的迅速崛起，给环境带来了一定的影响，餐饮油烟污染也逐渐引起关注。餐饮油烟污染不仅对民众的身体健康产生危害，对民众的生活环境也带来了严重影响，因此油烟污染已成为市民环保投诉的热点之一。2013年专项组织对京津冀雾霾天气进行专项研究时发现，局地烹饪排放的油烟型颗粒物占到了21%，汽车尾气和燃煤产生的烃类颗粒物占18%，油烟污染更甚汽车尾气。北京市发布的北京PM2.5来源解析研究成果，餐饮油烟竟然“光荣登榜”。因此，如何治理油烟污染已经成为热点议题，加强对餐饮油烟污染的治理已刻不容缓。

餐饮油烟监管难度大

餐饮业油烟是大气中挥发性有机物（VOCS）和PM10的主要来源之一。近年来随着环保治理的加强，各级政府不断强化餐饮经营商全覆盖安装油烟净化器工作，但在监管上仍存在一些问题和漏洞。

（1）主动环保意识差：多数中小型餐饮业主认为持有工商、食药等部门的相关资料即可合法经营，忽视了环评审批，导致厨房油烟净化设施安装无规范要求；

（2）因油烟净化设施功率大小直接影响购置安装成本和油烟净化效果，尽管安装了净化设备，净化效果不好的油烟扰民投诉问题也时有发生；

（3）商家自律监管难：在检查过程中，餐饮业主虽安装了油烟净化设备，但没有做到自觉维护使用，定期清洗效果不明显；

（4）监察难度大：餐饮企业数量巨大，靠人力监管无法实现全覆盖，有些监测项目需要专业检测公司和专业设备多次采样，较长时间的分析鉴定，监察成本高、难度大。

油烟污染解决方案---安科瑞餐饮油烟监测云平台

为了弥补现存餐饮行业在烟油监测上的漏洞，同时便利监管部门的监察，安科瑞油烟监测云平台应运而生。油烟监测模块通过2G/4G与云端平台进行通信和数据交互，系统能够对企业餐饮设备的开机状态、运行状态进行监控；实现开机率监测，净化效率监测，设施停运告警，待清洗告警，异常告警等功能；对采集数据进行统计分析、排名等统计功能；较之传统的静电监测方案，更具安全性和实效性。

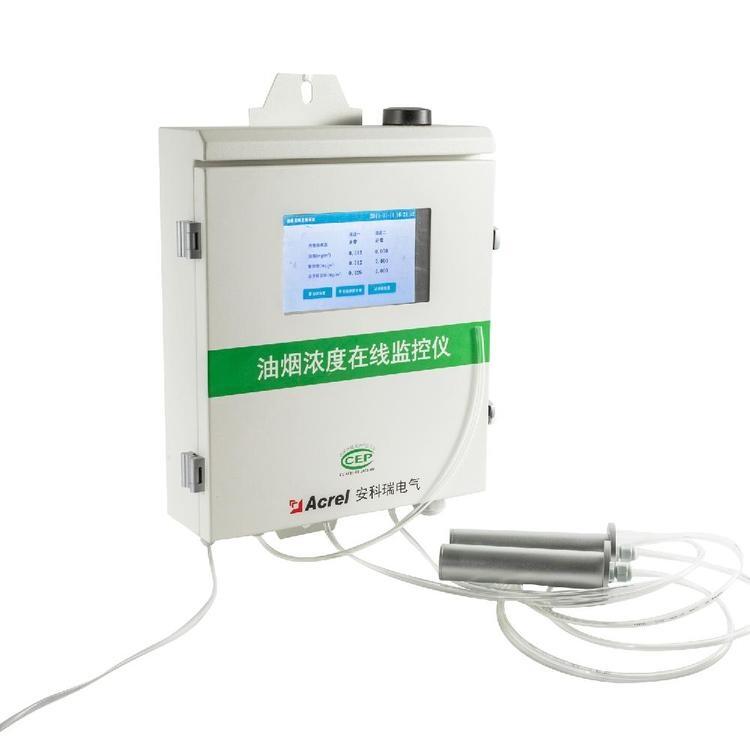

ACY100型餐饮油烟在线监测仪

该设备针对饮食业厨房油烟排放场合设计的，由油烟探头、传感器、控制板和显示屏等部分组成，用于监控油烟、颗粒物和非甲烷总烃等污染物的排放状况和过程参数，以及风机和净化器的运行电流和开关状态等数据，并可通过RS232/485或4G等方式进行数据传输。监控仪支持至多两路油烟排放烟道的污染物测量。油烟浓度在线监控仪适用于现有饮食业单位、新设立饮食业单位、排放油烟的食品加工单位和非经营性单位内部职工食堂等场合，如有油烟排放的饭店、餐馆等。

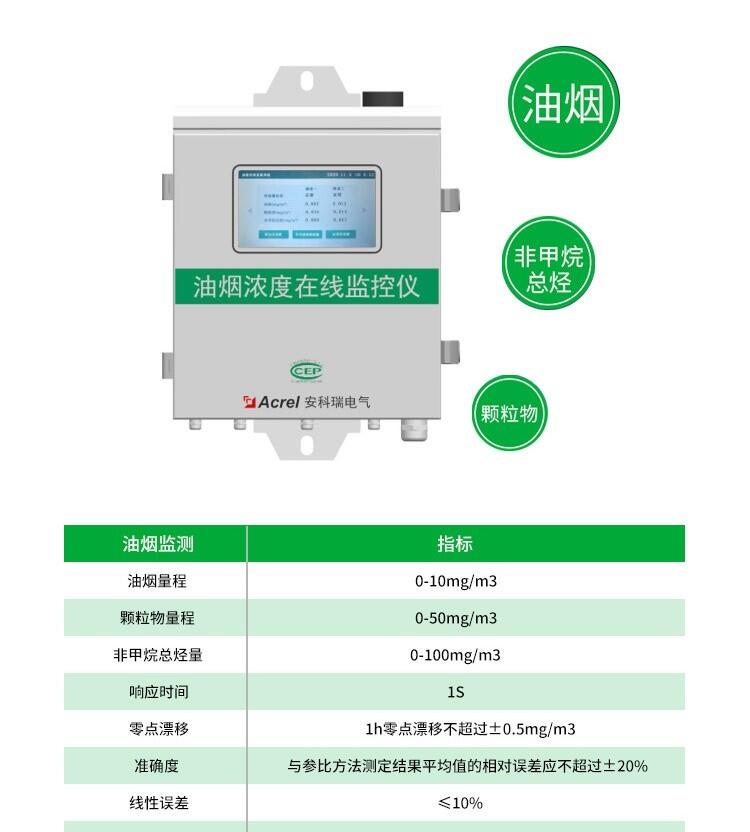

ACY100-Z4H2型号是4.3寸显示屏加双采样探头，可以针对两路油烟管道进行监测，提高大型企业油烟监测的效率。同时，产品符合GB18483《饮食业油烟排放标准（试行）》、DB11/1488《餐饮业大气污染物排放标准》、HJ76《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测系统技术要求及检测方法》、HJ212《污染物在线监控(监测)系统数据传输标准》等标准的相关技术要求。

在线监测仪的优势

1、激光散射原理：可连续采集并计算单位体积内空气中不同粒径的油烟浓度分布，进而换算成质量浓度；
2、抽气式采样方式：均匀的采样油烟，保证测量稳定性；
3、测量数据准确：零点漂移不*过±0.13mg/m3，准确度相对误差应不*过±8%，线性误差不*过≤6%，重复性1%，相关系数0.998；
4、丰富的模拟量测量：支持4路交流电流测量，可以监测风机和油烟净化器的运行电流；另外支持4路0-20mA模拟量输入，可以扩展接入其他传感器；
5、开关量输出输入：支持4路开关量输入，检测风机和净化器的开关状态；支持2路开关量输出，可以强制打开净化器；
6、数字接口：支持2路RS485，以及1路IIC；
7、数据导出：支持U盘导出历史数据；
8、支持远程对仪设置服务器地址和端口、上传报文间隔、HJ212-2017协议参数（包括设备标识MN，系统编码ST、污染物编码因子等）、APN参数、告警阈值等参数；
9、大量数据存储：主控板可以存储1年的油烟、颗粒物和非甲烷总烃的浓度数据，存储时间间隔1分钟；
10、远程升级：油烟仪可通过远程升级程序，方便后期响应新的需求。
11、支持IP65防护等级；

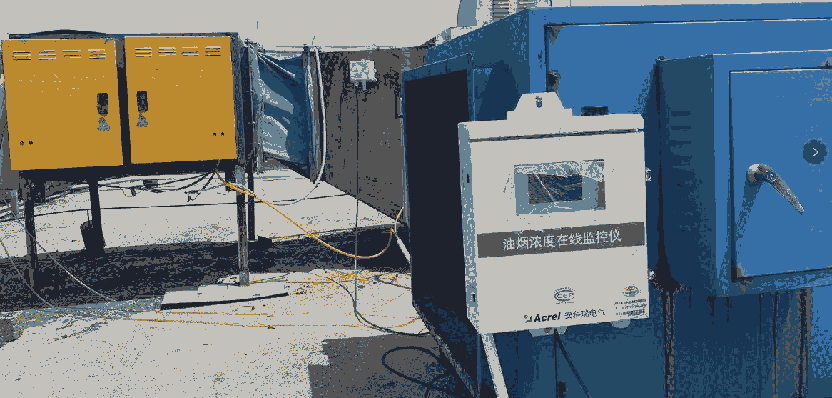

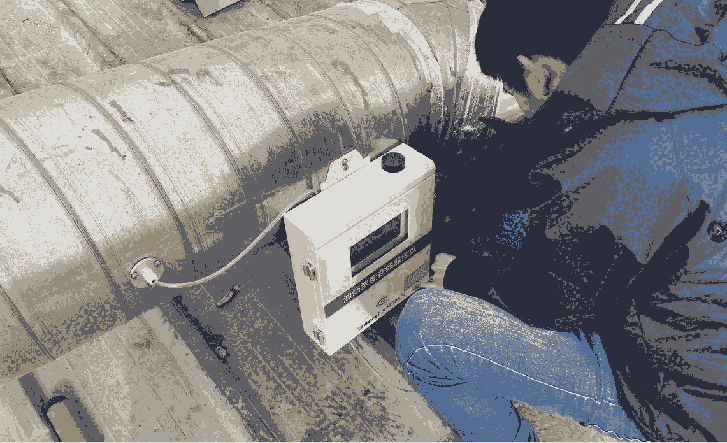

在线监测仪的安装现场
