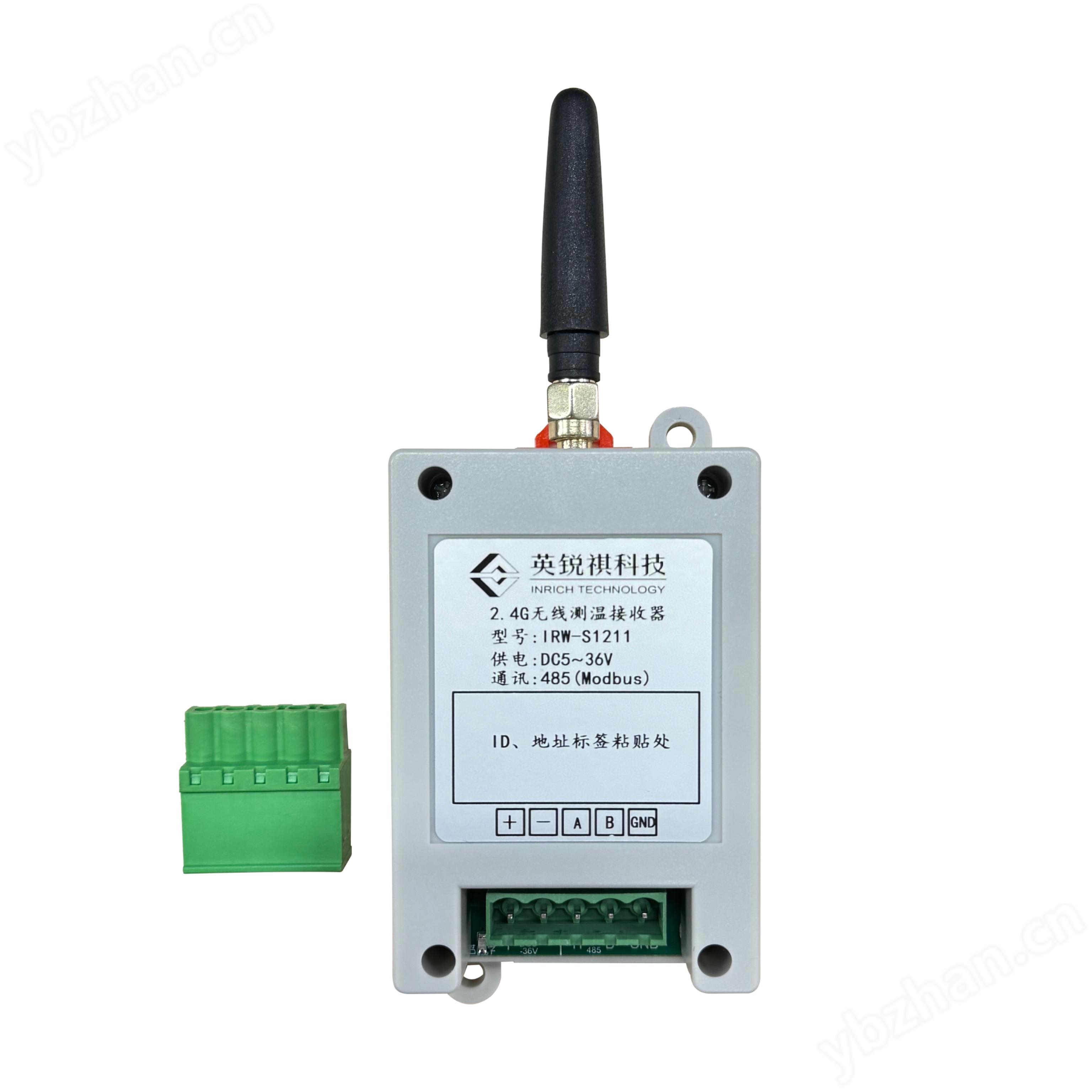

2.4G 无线测温接收器（485接口）
2.4G 无线测温接收器（485接口)是一款无线数据接收及RS485数据传输的装置，主要功能是将采集的无线测温数据通过RS485方式发给后台。
产品采用低功耗数据传输模块、集成度高、灵敏度高、传输距离远、抗干扰强等特点。支持无线传感器ID录入和地址修改；采用MODBUS RTU协议，支持9个无线传感器数据采集。安装方式支持导轨安装、安装孔固定。该装置尺寸小巧，外观简洁大方，安装方便。
开关柜无线测温传感器数据采集、485转发，与我司IRW-S1012无线测温传感器配套使用。
l支持接收我司无线测温传感器数据；
l无线数据采集支持国网Q/GDW 12020-2019《输变电设备物联网微功率无线网通信协议》
l电源支持5-36V超宽电压供电输入；
l支持无线传感器信号强度上报；
l通讯距离长、安全可靠；
l尺寸小巧，安装方便。
名称
参数
工作电压
DC 5-36V
工作环境
-40～+70℃
5～95%RH
外观尺寸
81.9x54x32MM
无线频段制式
LORA 2.4GHz
接收灵敏度
-114dBm
传输距离
50m（空旷）
接收数量
≤9只传感器
RS485输出
数据位：8位
奇偶校验位：无
停止位：1位
错误校验：CRC（冗余循环码）
波特率：9600
地址码：默认1
安装方式
导轨式安装、螺丝固定
产品介绍
应用场景
产品特点
技术参数
安装说明
开关柜无线测温场景：建议每个开关柜配置1只接收器，导轨安装。
1、将胶棒天线拧好；
2、将电源接线、485接线；
无线测温接收器安装方式图
使用说明
指示灯说明：
（1）常亮（供电正常）
（2）灭100ms再常亮（无线接收到数据）
7.1 串口调试工具配置
7.2 寄存器地址说明
1.取电传感器设备温度的寄存器地址
|
寄存器地址 |
内容 |
操作 |
|
0000 H |
设备列表第1个EID设备温度 |
只读 |
|
0001 H |
设备列表第2个EID设备温度 |
只读 |
|
0002 H |
设备列表第3个EID设备温度 |
只读 |
|
...... |
...... |
只读 |
|
0006 H |
设备列表第7个EID设备温度 |
只读 |
|
0007 H |
设备列表第8个EID设备温度 |
只读 |
|
0008 H |
设备列表第9个EID设备温度 |
只读 |
2.取电传感器信号强度的寄存器地址
|
寄存器地址 |
内容 |
操作 |
|
0100 H |
设备列表第1个EID数据发送的Rssi |
只读 |
|
0101 H |
设备列表第2个EID数据发送的Rssi |
只读 |
|
0102 H |
设备列表第3个EID数据发送的Rssi |
只读 |
|
...... |
...... |
只读 |
|
0106 H |
设备列表第7个EID数据发送的Rssi |
只读 |
|
0107 H |
设备列表第8个EID数据发送的Rssi |
只读 |
|
0108 H |
设备列表第9个EID数据发送的Rssi |
只读 |
3.设备列表EID的寄存器地址
|
寄存器地址 |
内容 |
操作 |
|
0200 H |
设备列表第1个EID头 |
读写 |
|
0201 H |
设备列表第1个EID中 |
读写 |
|
0202 H |
设备列表第1个EID尾 |
读写 |
|
...... |
...... |
读写 |
|
0218 H |
设备列表第9个EID头 |
读写 |
|
0219 H |
设备列表第9个EID中 |
读写 |
|
021A H |
设备列表第9个EID尾 |
读写 |
4.设备地址的寄存器地址
|
寄存器地址 |
内容 |
操作 |
|
0300 H |
设备地址 |
读写 |
7.3数据帧格式定义
采用ModBus-RTU 通讯规约，格式如下：
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
地址码：为设备的地址，在通讯网络中是的（出厂默认0x01）。
功能码：主机所发指令功能指示，设备涉及的功能码有0x03（读取寄存器数据），0x06（写单个寄存器），0x10（写多个连续寄存器）。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前，低字节在后。
CRC码：二字节的校验码，低字节在前，高字节在后。
1.1主机问询帧结构：
|
地址码 |
功能码 |
寄存器起始地址 |
寄存器个数 |
校验码低位 |
校验码高位 |
|
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
1.2从机应答帧结构：
|
地址码 |
功能码 |
有效字节数 |
数据区 |
第二数据区 |
第N数据区 |
校验码 |
|
1字节 |
1字节 |
1字节 |
2字节 |
2字节 |
2字节 |
2字节 |
2.1主机设置单个寄存器帧结构：
|
地址码 |
功能码 |
寄存器起始地址 |
设置内容 |
校验码低位 |
校验码高位 |
|
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
2.2从机应答帧结构：
|
地址码 |
功能码 |
寄存器起始地址 |
设置内容 |
校验码低位 |
校验码高位 |
|
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
3.1主机设置多个连续寄存器帧结构：
|
地址码 |
功能码 |
寄存器 起始地址 |
寄存器 个数 |
设置 内容长度 |
数据区 |
校验码 低位 |
校验码 高位 |
|
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
N字节 |
1字节 |
1字节 |
3.2从机应答帧结构：
|
地址码 |
功能码 |
寄存器 起始地址 |
寄存器 个数 |
校验码 低位 |
校验码 高位 |
|
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
7.4 通讯协议示例以及解释
初始状态默认设备地址为01（可设置范围1-247），初始状态列表空需配置列表。
1.正常功能码及其示例
1.1举例：修改设备地址0x01的设备地址为0A
设置帧（16进制）：
|
地址码 |
功能码 |
寄存器 起始地址 |
设置内容 |
校验码 低位 |
校验码 高位 |
|
0x01 |
0x06 |
0x0300 |
0x000A |
0x09 |
0x89 |
应答帧（16进制）：
|
地址码 |
功能码 |
寄存器 起始地址 |
设置内容 |
校验码 低位 |
校验码 高位 |
|
0x01 |
0x06 |
0x0300 |
0x000A |
0x09 |
0x89 |
1.2举例：未知设备地址时查询本机设备地址（1对1查询有效）
查询帧（16进制）：
|
地址码 |
功能码 |
起始地址 |
寄存器个数 |
校验码低位 |
校验码高位 |
|
0xFF |
0x03 |
0x0300 |
0x0001 |
0x91 |
0x90 |
应答帧（16进制）：回复设备地址为01
|
地址码 |
功能码 |
返回有效 字节数 |
设备地址 |
校验码低位 |
校验码高位 |
|
0xFF |
0x03 |
0x02 |
0x000A |
0x11 |
0x97 |
1.3举例：设置设备地址0x0200的9个EID（27个寄存器）
设置帧（16进制）：
|
地址码 |
功能码 |
寄存器 起始地址 |
寄存器 个数 |
设置内 容长度 |
数据区 |
校验码 低位 |
校验码 高位 |
|
0x0A |
0x10 |
0x0200 |
0x001B |
0x36 |
A92E31EF2340 A92E10DF0001 A92E10DF0002 A92E32FE6654 A92E31EF2344 A92E31EF2345 A92E31EF2346 A92E31EF2347 A92E31EF2348 |
0x06 |
0x59 |
1.4举例：读取列表EID设置帧（16进制）：
|
地址码 |
功能码 |
寄存器 起始地址 |
寄存器个数 |
校验码 低位 |
校验码 高位 |
|
0x0A |
0x03 |
0x0200 |
0x001B |
0x05 |
0x02 |
应答帧（16进制）：
|
地址码 |
功能码 |
返回有效 字节数 |
列表EID内容 |
校验码 低位 |
校验码 高位 |
|
0x0A |
0x03 |
0x36 |
A92E31EF2340 A92E10DF0001 A92E10DF0002 A92E32FE6654 A92E31EF2344 A92E31EF2345 A92E31EF2346 A92E31EF2347 A92E31EF2348 |
0x5B |
0x15 |
1.5举例：读取列表设备温度
查询帧（16进制）：
|
地址码 |
功能码 |
起始地址 |
寄存器个数 |
校验码低位 |
校验码高位 |
|
0x0A |
0x03 |
0x0000 |
0x0009 |
0x84 |
0xB7 |
应答帧（16进制）：（例如读到温度为-10.58℃）
|
地址码 |
功能码 |
返回有效 字节数 |
设备温度值 |
校验码 低位 |
校验码 高位 |
|
0x0A |
0x03 |
0x12 |
0000 0064 00C8 F6DB FBDE FFC6 0063 0925 11CC |
0x62 |
0xA4 |
温度计算：当温度低于 0 ℃ 时温度数据以补码的形式上传。
温度：F6DB H(十六进制)= -2341 =>缩小100倍=> 温度 = -23.41℃
1.6举例：读取接收列表设备时Rssi
查询帧（16进制）：
|
地址码 |
功能码 |
起始地址 |
寄存器个数 |
校验码低位 |
校验码高位 |
|
0x0A |
0x03 |
0x0100 |
0x0009 |
0x85 |
0x4B |
应答帧（16进制）：（例如读到温度为-10.58℃）
|
地址码 |
功能码 |
返回有效 字节数 |
接收列表EID的Rssi |
校验码 低位 |
校验码 高位 |
|
0x0A |
0x03 |
0x12 |
0000 FFC3 FFC1 FFD9 FFD8 FFD8 FFD6 FFD6 FFD9 |
0x33 |
0x89 |
2.异常码及其示例
2.1异常码
|
异常码 |
名称 |
含义说明 |
|
0x01 |
非法功能码 |
从站不支持请求中的功能码 |
|
0x02 |
非法数据地址 |
请求中的数据地址，对从站无效 |
|
0x03 |
非法寄存器个数 |
请求中的寄存器操作个数，超出可操作范围 |
2.2异常码回复示例
|
异常码 |
示例 |
|
0x01 |
0A 02 0200 0001 B909 0A 82 01 F0 A2------------请求中的功能码0x02无效 |
|
0x02 |
0A 06 0000 1234 85C6 0A 86 02 B2 63-----------请求中的寄存器地址只读，数据地址无效 |
|
0x03 |
0A 03 0300 0002 C534 0A 83 03 70 F3------------请求中的寄存器地址个数超出可操作范围 |
