商品详情
基本参数
| 品牌 | 锦能 | 型号 | ZQ648TC |
| 用途 | 物料输送 | 材质 | 铸钢 |
| 公称通径 | DN200 | 结构形式 | 升降式 |
| 驱动方式 | 气动 | 适用介质 | 灰、水泥、水泥生料、石灰石、煤粉 |
| 连接形式 | 法兰 | 通道位置 | 直通式 |
| 密封形式 | 陶瓷 | 压力环境 | 1.6Mpa |
| 工作温度 | 120℃ | 流动方向 | 直通 |
| 外形 | 大型 | 标准 | 国标/非标 |

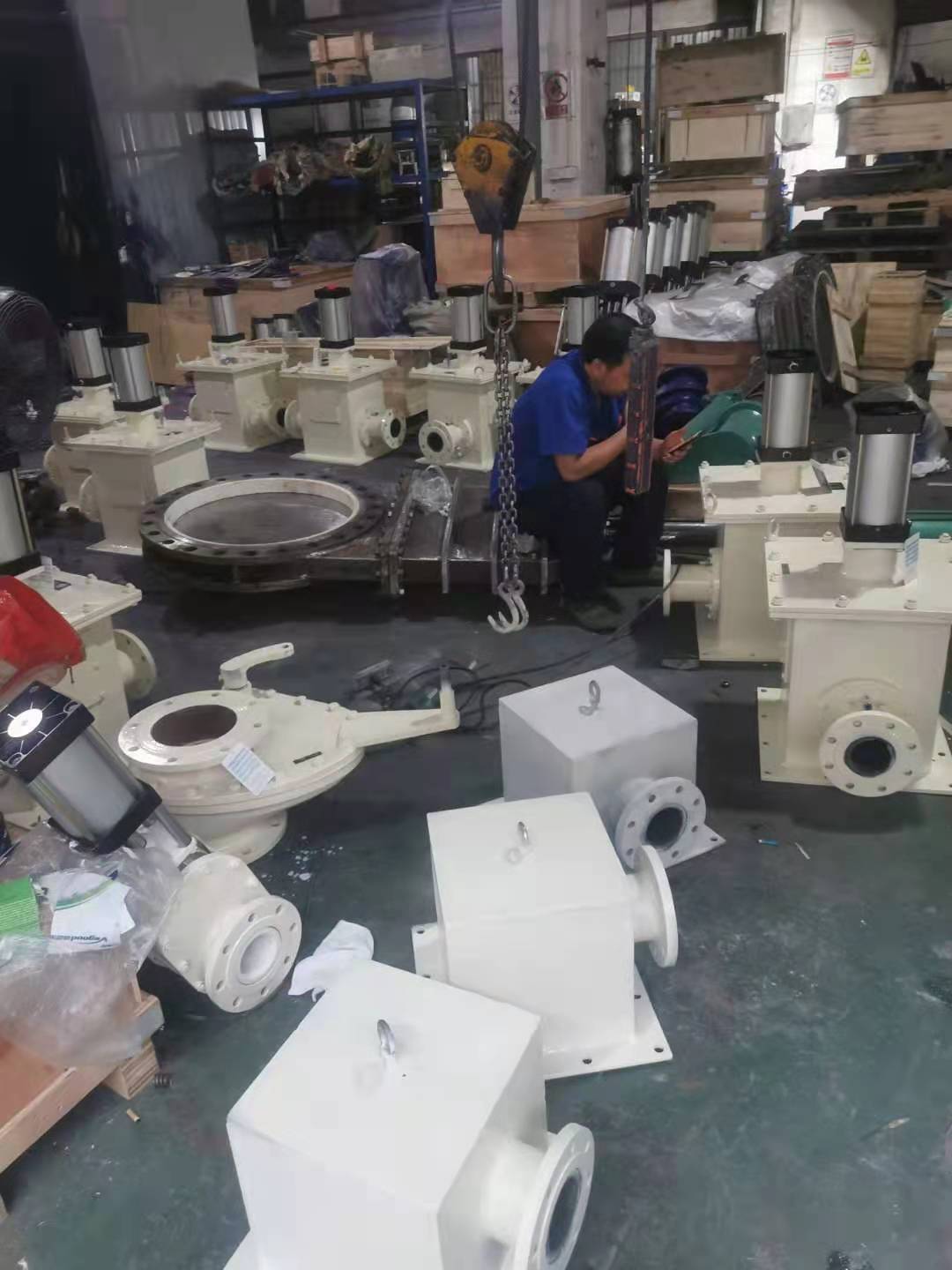

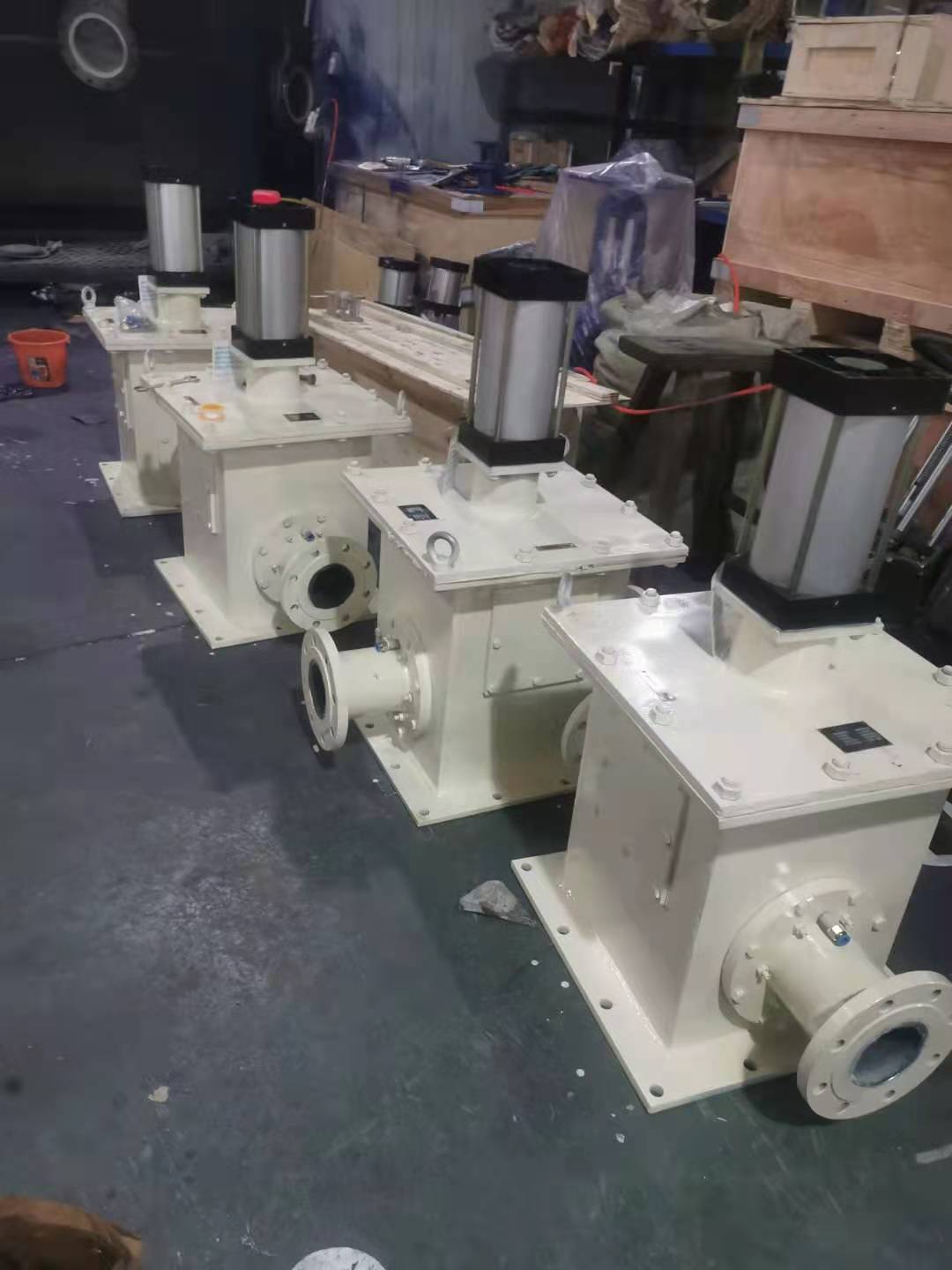

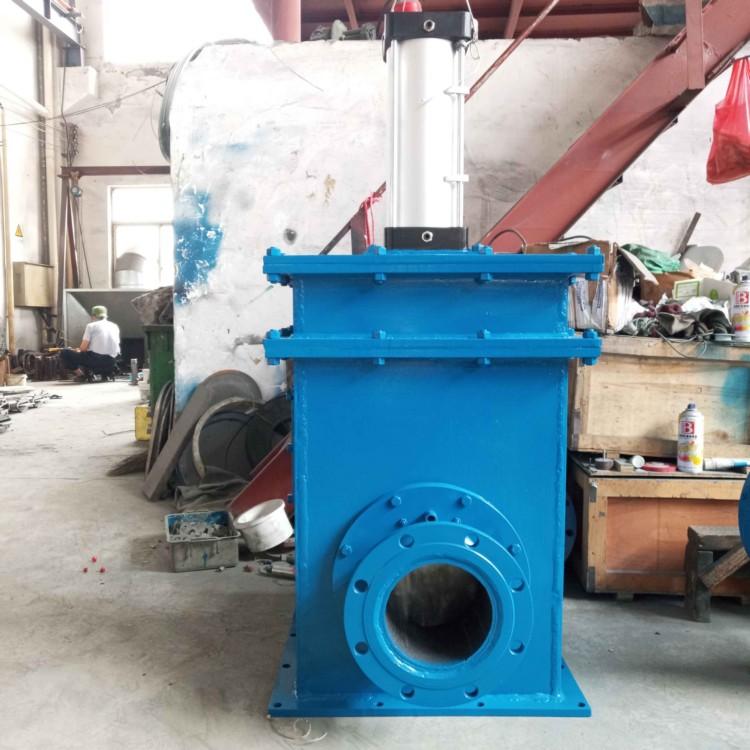

ZQ648TC气动陶瓷库顶切换阀
气动陶瓷库顶切换阀本实用新型阀体两端装有与输灰管链接的两短管，阀体的底部与灰库链接，气缸安装在阀体上，阀芯通过链接件与气缸内的活塞相连，短管伸入阀体内与阀芯形成密封面的位置镶嵌装有可控气囊式密封圈，密封圈内衬有衬环。
阀芯具有两个通道,通过气缸内的活塞带动阀芯上下移动，使通道换位实现转换阀的三通结构，阀体的两侧还安装有滚轮轴承，阀芯的两端立板沿着滚轮轴承上下移动时不卡涩，并具有一定的限位作用。
技术参数：
型号 |
KDF-100 |
KDF-125 |
KDF-150 |
KDF-175 |
KDF-200 |
|
口径DN mm |
100 |
125 |
150 |
175 |
200 |
|
工作压力MPa |
1.0 |
|||||
工作温度℃ |
≤200℃ |
|||||
工作介质 |
粉状物料 |
|||||
控制气源 |
压力MPa |
0.4-0.6 |
||||
耗气L/min |
1-3 |
|||||
主要零部件：
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
主阀体 |
Q235A |
7 |
密封圈 |
PPL |
2 |
侧阀体 |
Q235A |
8 |
阀芯 |
ECB |
3 |
下料斗 |
Q235A |
9 |
阀盖 |
Q235A |
4 |
内六角螺钉 |
25# |
10 |
双头螺柱 |
25# |
5 |
弹簧 |
17-4 |
11 |
螺母 |
2H |
6 |
阀座 |
WCB |
12 |
气缸 |
