基本参数

一、产品概述：

气动陶瓷双闸板阀又称陶瓷平行双闸板闸阀或陶瓷干灰阀，其启闭件（陶瓷闸板）由阀杆带动作升降运动，陶瓷双闸板阀由气缸或手轮驱动，阀杆带动阀板上下移动实现阀门的启闭，阀门启闭过程中依靠双闸板之间内置弹簧的预紧力使陶瓷闸板和陶瓷阀座达到可靠的密封比压从而实现密封。在开启排卸物料时，会产生涡流，形成的物料涡流会自行清扫阀门内腔，从而有效避免阀门内部积料，卡堵等情况的发生。

二、结构特点：

1、闸板和闸杆独特的结构设计使得阀门关闭的过程中，阀板自旋。 这样就实现了阀板同阀座的自吻合密封和阀板的均匀磨损，在具有研磨性物料的介质中可实现持久的密封性能。启闭灵活，密封可靠；

2、腔体的设计彻底避免了卡塞的问题 ，适用于仓泵或省煤器进料阀、库顶切换阀；

3、气动执行机构公称压力为0.4-0.6Mpa，阀门公称压力为1MPa；

4、能满足多种安装方式和传动装置，手动，气动，电动。采用气动传动方式，非标可定制；

5、大于20万次粉煤灰中的静态试验，密封可靠。闸板、闸座和通流部位，使用了高性能的结构陶瓷制造，耐磨损、寿命长。

三、工作原理：

气动陶瓷双闸板阀原理为：当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时话，阀杆带动阀板向上运动，阀门开启。阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。此阀门为双闸板单密封，独特的下阀体斜面设计，保证阀门内腔不积灰。所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。

四、零部件材料：

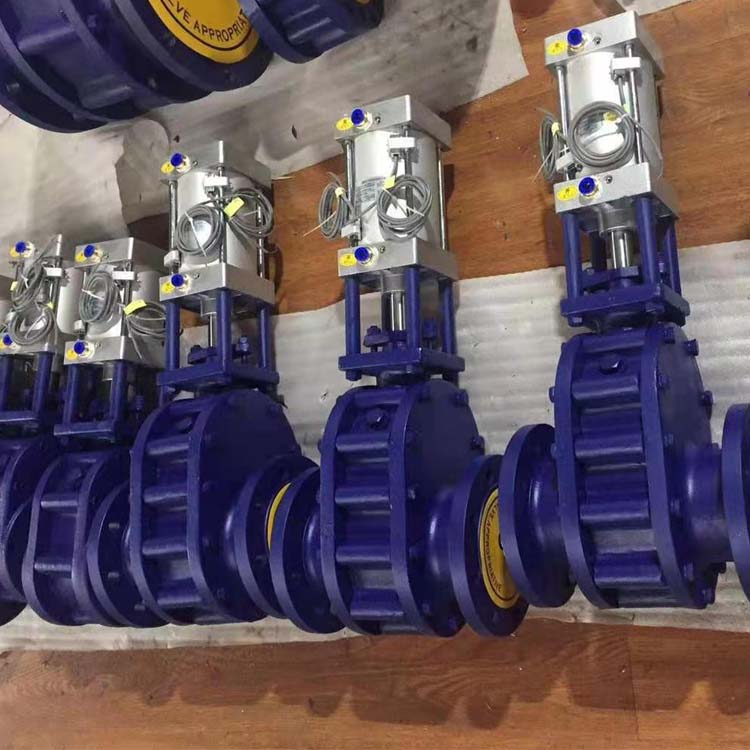

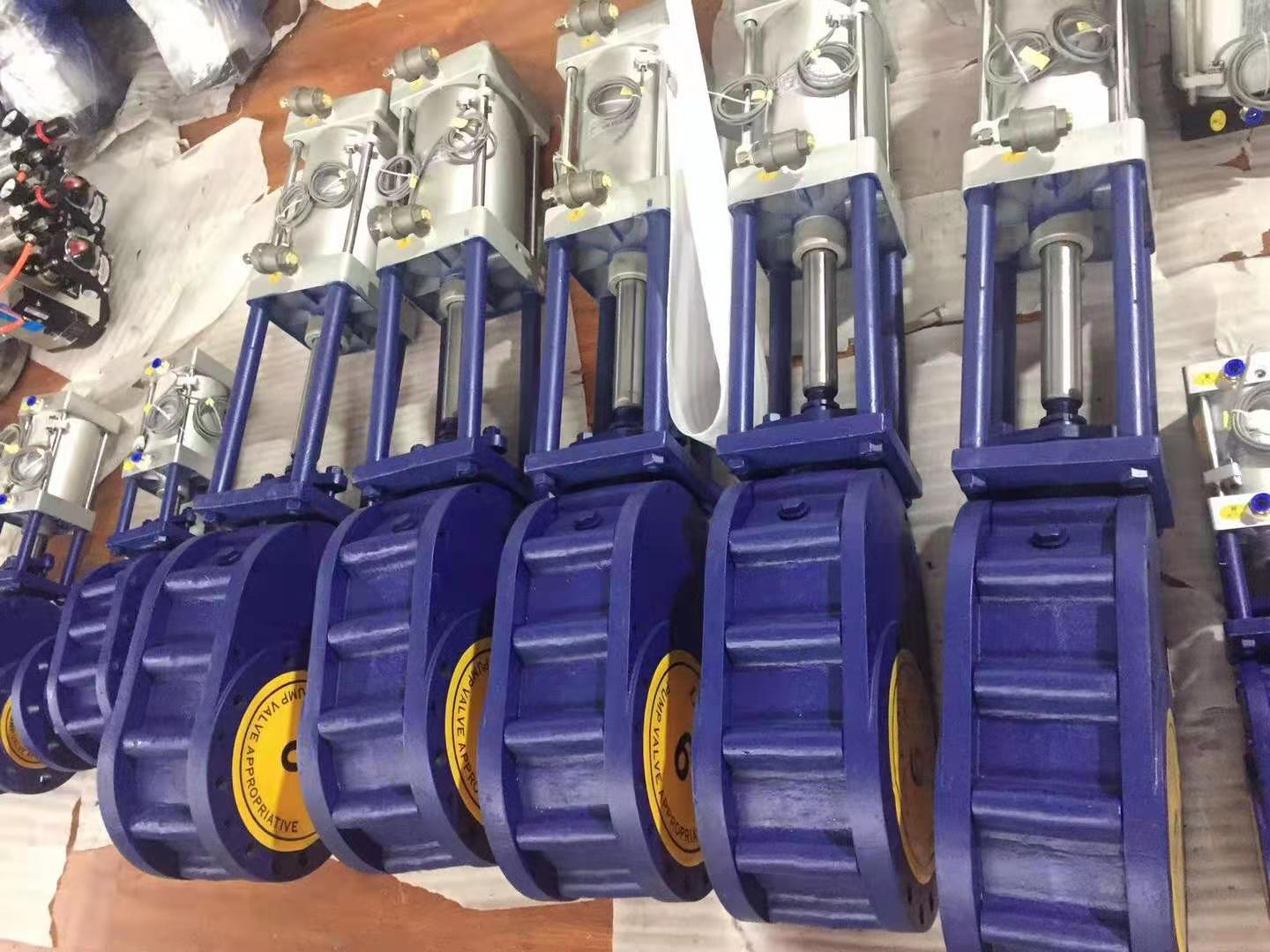

五、产品实物图：
