基本参数

一、产品概述：

NKJ41Y真空隔离截止阀适用于公称压力PN4.0～10.0Mpa，工作温度≤200℃的火力电站回水冷凝系统管道上，切断或接通中的介质。适用介质为：水、蒸汽等。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便，使用长。阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用膨胀材料密封，使系统与大气隔离，具有好的系统气密性。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

二、产品特点：

1.真空隔离截止阀按JB/T3595标准设计制造，满足电站设备配套使用要求。
2.设计了真空密封结构填料室，隔离真空好。
3.阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性。
4.法兰垫片采用复合材料，膨胀系数大，气密性能好，保证系统与大气隔离好。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封好。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。

三、零部件材料：

四、连接尺寸：

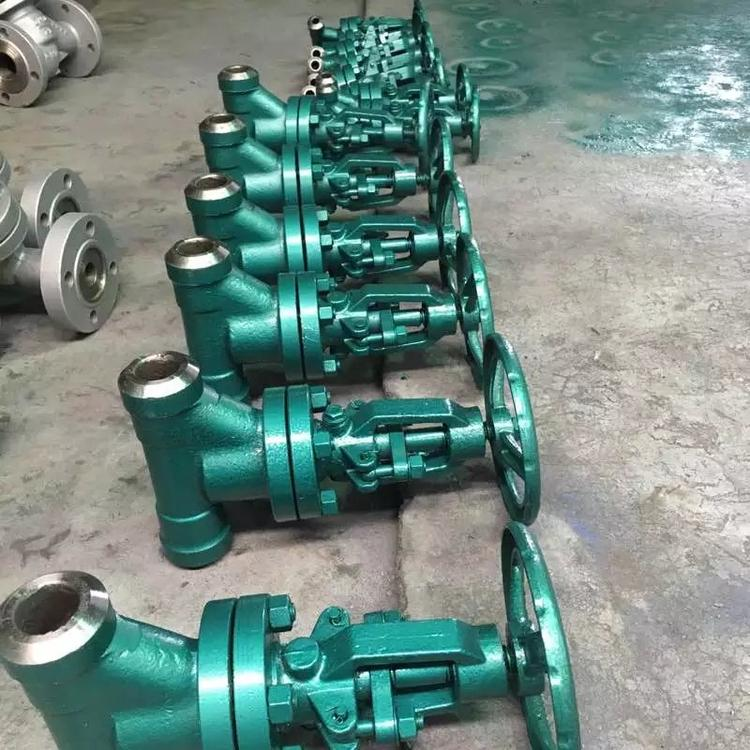

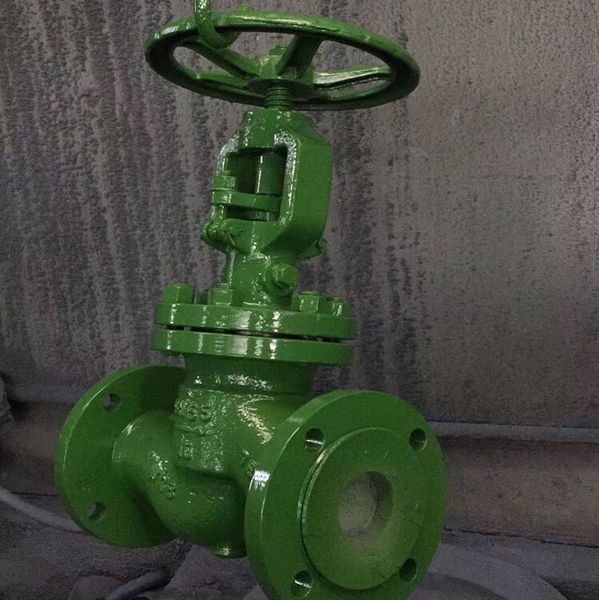

五、产品实物图：
