产品简介

环室孔板流量计是孔板流量计取压方式的一种，也可以叫做环室取压孔板流量计，这种取压方式主要针对于高温高压的流体介质，Z常用的就是蒸汽介质测量。节流件和法兰之间多了一层环室，介质在经过环室循环后进入取压口，使Z终的得出的差压值更加稳定，流量值更加精确。

详细介绍



   环室孔板流量计是孔板流量计取压方式的一种，也可以叫做环室取压孔板流量计，这种取压方式主要针对于高温高压的流体介质，zui常用的就是蒸汽介质测量。节流件和法兰之间多了一层环室，介质在经过环室循环后进入取压口，使zui终的得出的差压值更加稳定，流量值更加精确。



环室孔板流量计技术参数

1. 公称直径： 15 mm ≤DN≤2000mm
2. 公称压力：PN≤25MPa
3. 工作温度：－50℃≤t≤850℃
4. 量程比：1:5， 1:10
5. 精度：0.5级，1.0级

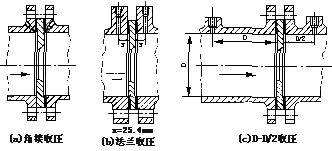

外形







工作原理


　充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

　在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：



c－流出系数　　无量纲　

d－工作条件下节流件的节流孔或喉部直径

D－工作条件下上游管道内径

qm－质量流量　Kg/s

qv－体积流量　m³/s

ß－直径比d/D  无量纲

流体的密度Kg/m³

可膨胀性系数　　无量纲



现场
