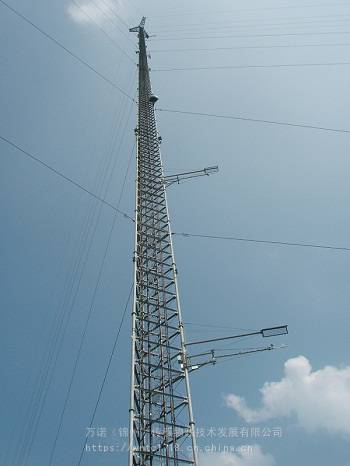

WN-5510型环境梯度气象站

一、产品概述：

WN-5510型环境梯度气象站是针对各要素垂直空间分布测量而设计的高精度气象监测设备，它能对大气平均特征和湍流特征进行直接测量，实现对不同下垫面的边界层能量、辐射、多种物质交换、阻尼和扰动的观测和研究。梯度气象站用以完成大气梯度观测任务。系统自动采集并记录数据，选用经世界气象组织（WMO）认可的高精度传感器！模块化结构，设置简单，安装操作非常容易，易于维护，出厂前经严格测试，安全可靠，运行稳定，可长期置于野外无人看管。

广泛地应用于边界层梯度气象观测、梯度风观测、风能资源调查观测以及农业气象、环境评价观测等。

二、产品特点：

环境梯度气象站是高性能专用多功能、综合监测系统。在设计方面要兼顾多方面的用途。

整个环境梯度气象站用目前在电子测量技术中广泛应用的分布式、模块化的设计理念。从而使整个探测系统的结构简单，可靠性高。在系统设计方面，既考虑到了满足目前探测需求，又兼顾到了通用性和日后的扩展需求。

在满足探测需求方面，所采用探测传感器设备全部是按照国家气象标准进行生产。在数据采集处理等主要部件采用符合国家或电子技术行业标准的成熟通用产品，从而能够确保系统的高稳定性。

在满足通用性和日后的扩展需求方面，由于采用分布式设计，因此，可以根据实际观测系统的需求，随意添加、删减功能模块，从而达到随意添加、删减观测要素的目的。采用符合行业标准的通用产品，可以十分方便地配置系统设备，同时可以运行通用业务应用软件。

环境梯度气象站集气象要素数据采集、数据分析处理与存储、输入输出自动控制、远程网络数据通信、远程设备管理等功能为一体，系统体系结构设计完全采用严格的工业控制级标准，适用于长期在野外无人职守的恶劣环境中运行。

微电脑气象数据采集仪具有气象数据采集、设备故障诊断、实时时钟、定时存储、参数设定、参数和气象历史数据掉电保护等功能。数据采集器采用新一代处理器集成高精度GPS数字芯片, 1微妙卫星同步支持 NMEA0183 通讯协议，主动型陶瓷天线让定位更为准确，通过气象监测软件可以准确定位查看监测区域的气象环境数据，方便于移动观测气象数据，工业控制标准化设计，便携式防振结构，汉字液晶键盘人机界面，人机界面友好，便于现场实时查看气象分析数据，无需外接电脑终端设备。数据存储方式分为内存和外存两部分，标准配置为内存存储容量可达32K，同时也可以选配外置U盘存储器进行数据备份操作，存储容量高达2G，可以存储50年以上气象数据。

标准RS232/485/USB通讯功能，支持标准MODBUS通讯协议，可以通过有线连接、局域网连接、光纤连接、Modem连接、GPRS移动通讯、数传电台、3G通讯、卫星通讯等多种通讯方式与气象站接收服务器组成气象监测系统。

自动气象站管理软件可在WINDOWS2000以上环境运行并支持WIN7x32位和x64位操作系统,实时显示各路数据，每隔1秒自动更新一次，每组数据自动存储（存储时间可以设定）。支持实时数据和历史数据下载，可以定时下载或手动模式下载数据，与打印机相连自动打印存储数据，生成标准气象图文报表及统计分析曲线、图形表盘或二维图表数据，数据存储格式有EXCEL、TXT、PDF、JPEG、HTML等多种格式，可供其它软件调用进行统计分析处理并拥有强大数据库管理功能。友好的界面美观得体、方便易用，具有故障诊断提醒服务便于用户尽快找出设备问题所在处。可以同时采集管理多套气象站数据，支持组网气象站数据统计。支持RS232、RS485、GPRS、LAN以及无线电台与下位机通讯。使用气象数据采集仪SD卡存储数据可通过软件进行历史数据智能上传。电源供电系统有市电220V、直流5V、12V和太阳能供电系统多种方式进行选择。气象数据采集器配备有绿色节能电源管理模块系统，如使用太阳能系统方式供电，可保证连续阴雨天情况下十天无断电稳态工作。

系统参数表
