基本参数

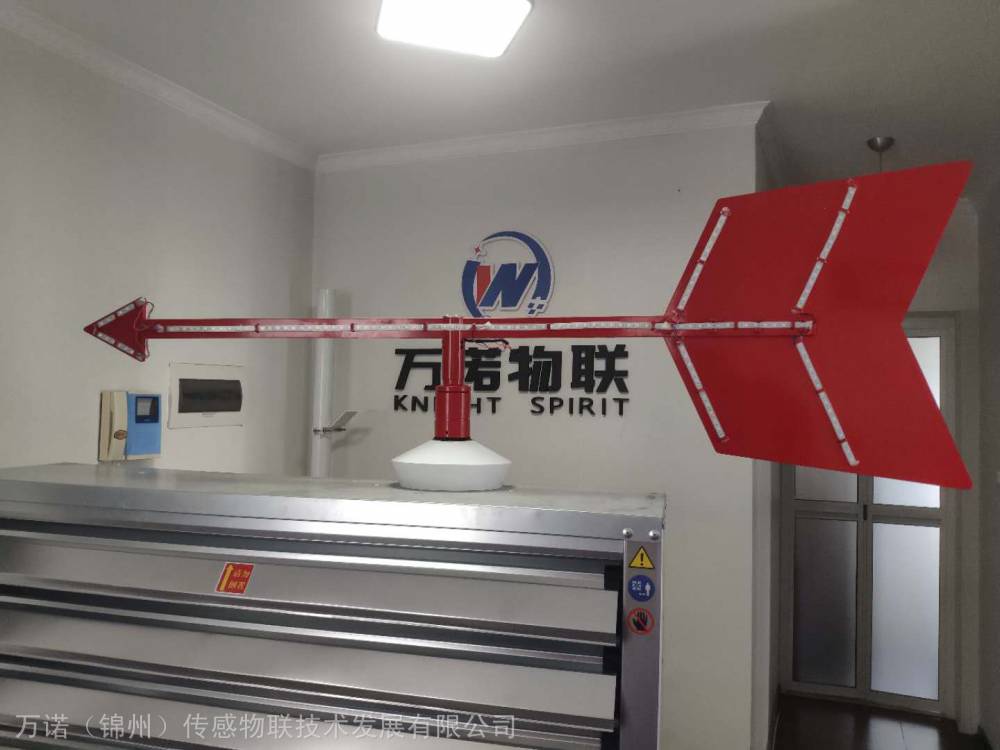

WN-202PLUS全天候警示风向标

简介

 WN-202PLUS全天候警示风向标用于室外全天候指示风向。全金属结构，轻型铝合金架构，铝合金标板，表面采用静电喷涂方式附有高附着性的红色漆面，抗腐蚀能力强，使用寿命可达20年以上。全标体附有红色警示图层，日间有效指示距离超过3千米，夜间通过红色发光箭头指明逃生方向，指示距离大于5千米。产品可实现日间、夜间全天候指示风向，在危险来临时为人指示逃生方向，平时也是一道亮丽的风景。风向标的长度，大小及立杆的高度可根据客户需求定制。
 产品用途

广泛应用于城市景观、气象、化工、环保、农业、矿山、油田勘探、化工厂、造纸厂等具有有害气体泄露危险的行业。一旦出现气体泄露，可以明确指示逃生方向。

产品特点

l 高灵敏宝石轴承，360°无死角旋转，启动风速仅为0.5m/s。

l 表面采用静电喷涂方式附有高附着性的红色漆面，无曝漆褪色现象，始终保持原色。

l 选用620-760nm红光标体，传播距离长，醒目，警示效用明显。

l 620-760nm红光LED指示灯，夜间可视。5公里内清晰可见。

l 夜间定时自动启动，日间自动关闭LED指示，高效节能。箭头指示方向即为逃生方向，避免二次判断延误逃生时机。

l 全封闭防爆接线箱，具有EX认证。

产品参数

指向标长度：1780mm（标准），可定制
整体高度：  600mm（标准），可定制
前标板：135×142mm（底*高），可定制
尾标板：600×580mm.（标准），可定制
支  架：2000mm（用户自配，建议放置楼顶），可定制
发光带长度：2500mm*2（双面）

启动风速：0.5m/s

旋转半径：1000mm(要求半径内无障碍物）

安装建议

1、安装位置选择：
本产品适合安装在楼房的平顶上或铁架塔的平面处，周围应较空旷，地面人员容易观察。

（不要超过安装地区避雷针高度）
2、安装：
水泥地面用Φ8×80mm的膨胀螺栓固定底座；铁架塔的平面处用螺杆固定底座；将主杆和底座安装到位。
3、注意事项：
主杆应垂直于地面安装，如安装处坡度较大，应先浇铸一个450×450mm的水泥台安装，如只有很小角度的倾斜可在底座下部加垫圈等调整。
4、防雷措施：
如在高处，底座与避雷针、避雷带连接牢靠即可。

*安装时需要技术人员将AC220V电源接入本设备，方可在夜晚使用。
 装箱清单

全天候警示风向标 （红色）*1
防爆接线箱（银灰色）     *1
产品说明书               *1

150mm活口扳手          *1

内六角扳手               *1

合格证                   *1
