基本参数

产品特性	精准快速	是否进口	否
产地	辽宁锦州	品牌	万诺物联
型号	WN-204DT	订货号	202003070003
货号	202003070004	尺寸	2000*1500
工作电压	12v; 220v	加工定制	否
类型	在线监测	适用范围	建筑墙体研究
重量	20	规格	2000*600
是否跨境货源	否

WN-204DT多通道风驱雨雨量监测系统



我国是世界上热带气旋登陆最多的国家之一。 台风登陆常携带暴雨同时袭击建筑，风驱雨滴以较大 速度撞击建筑壁面，易加剧结构或构件破坏。历次台 风灾害调查显示，同级风圈范围内降雨强度大的地区的房屋破坏程度明显高于强度较小的地区，尤其表现在墙面破坏上。近年来，极端气候降雨也频繁出现，雨滴对建筑表面的冲击荷载作用加剧，因此，研究掌握建筑在风驱雨( wind-driven rain，简称 WDＲ）环境下 WDＲ 雨压荷载分布特性，从而采取有效措施降低灾害十分必要。

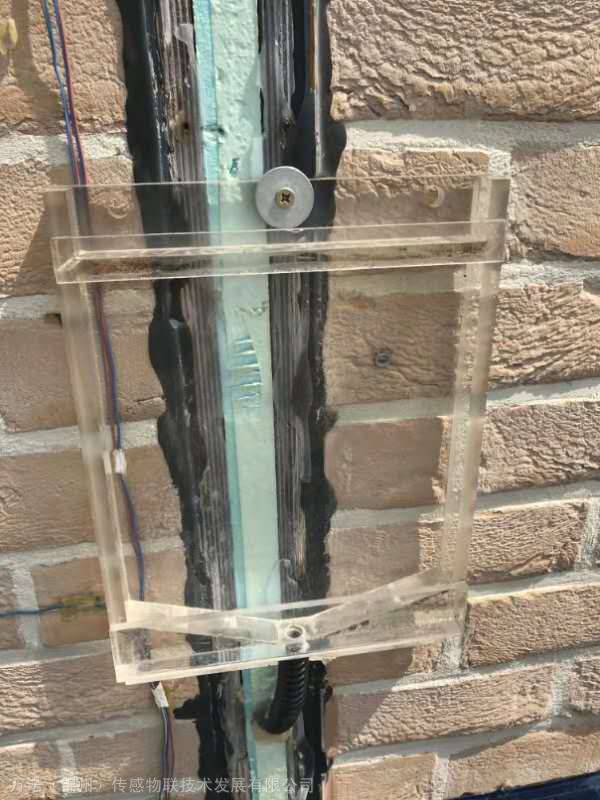

万诺物联根据客户的科研需求，特研发了一款可以测量建筑立面风驱雨雨量大小的多通道采集系统。WN-204DT多通道风驱雨雨量监测系统由多通道采集器与多个建筑立面雨量传感器组成。传感器与多通道采集器之间通讯方式为485通讯。

多通道采集器特点：

多通道采集：最多支持接入16路传感器

多核架构:搭载Cortex4核处理器，1G主频，分核运行更快速。

高分辩率:分辨率1920*1080，FULL HD,画面细节更清晰。

超大容量:内置4GB高存储芯片，无需扩展，可做到数据无限量存储。

宽屏显示:7寸液晶屏使用宽屏幕，黄金比例，视觉感受更舒服。

快速启动:从打开开关到进入画面仅需4S，体验更快启动速度。

数据运算:驱动采集支持分核运行，同步执行，运算速度大幅提升。

画面显示:支持实时数据、历史数据、曲线显示  显示流畅，画面无感切换。

多种语言:可支持百余种语言种类，自主设置。

显示颜色:65535真彩

触摸屏:电阻式

输入电压:24±20%V DC

处理器：A8,1GHZ

通讯接口：RS232/RS485

防护等级:IP65





传感器参数：

雨量传感器采用双翻斗设计，测量更为准确。

承雨口尺寸：特制承雨结构177.25*177.25mm 方形承雨口。

分 辨 率:0.2mm

雨强范围：0.01mm/min～4mm/min(允许通过雨强8mm/min)
准 确 度:≤±3%

供    电：直流 24V

通讯方式：485信号输出

工作环境：环境温度：-10℃～50℃   相对湿度:＜95%（40℃）
