华睿科技R7000系列2000万像素1英寸CMOS 15fps内置深度学习算法千兆工业以太网接口智能读码器

R7201MG-00C-NGG01 华睿科技R7000系列2000万像素1英寸CMOS 15fps内置深度学习算法千兆工业以太网接口智能读码器 功能特性

CMOS系列化产品，高速采集、图像优异

内置深度学习算法，高效强大的算法性能

支持软件触发/外部触发/自由运行等多种触发模式

千兆工业以太网接口，可提供1Gbps带宽

丰富的IO接口，RS232、3路隔离输入和3路隔离输出

工业级M12连接器，IP67防护等级

R7201MG-00C-NGG01 华睿科技R7000系列2000万像素1英寸CMOS 15fps内置深度学习算法千兆工业以太网接口智能读码器 结构尺寸图（mm）：

R7201MG-00C-NGG01 华睿科技R7000系列2000万像素1英寸CMOS 15fps内置深度学习算法千兆工业以太网接口智能读码器 技术参数

型号 R7201MG-00C-NGG01

基本参数

分辨率 5120×3840

zui大帧率 15fps

Sensor类型 1英寸，CMOS

像元 2.5 μm × 2.5 μm

镜头接口 C-MOUNT

触发方式 软件触发/外部触发/自由运行等多种触发模式

配套软件 EasyID

认证 CE

功能

丰富的读码类型（一维码Code 39，Code

93，Code128，CodaBar，EAN8，EAN13，UPCA，UPCE，ITF25，2of5（Industrial2

of5），standard25，GS1-128等；二维码QR/Data Matrix/Micro QR/GS1 DM/GS1

QR/Vericode等）； 码质量评价（ISO/IEC 29158(AIM-DPM), ISO/IEC 15415, ISO/IEC

15416）

性能参数 zui大读取速度 90个/s

接口参数

连接器 工业级M12连接器，分别是以太网、GPIO接口

网络接口 Code-A,千兆以太网

GPIO接口 12芯IO接口，RS232、3路隔离输入、3路隔离输出

通信方式 RS232，以太网

通讯协议

SDK，TCP Client，TCP

Server，FTP，RS232，Profinet、Modbus、EtherNet/IP、MC(SLMP)、FINS/UDP、FI

NS/TCP

LED指示灯 电源、网络、触发

电源

供电方式 支持24VDC, 1A输入，适应工业电压环境

功耗 <8.0W@DC24V（不含自带光源）

结构

产品尺寸 117 mm×69 mm×43 mm(不含镜头座和接口高度)

净重 <550 g

防护等级 IP67（在正确安装适当镜头罩的情况下）

外壳材料 铝合金

工作环境

工作温度 -20℃～+50℃

工作湿度 20%～95%，无冷凝

储存温度 -30℃～+70℃

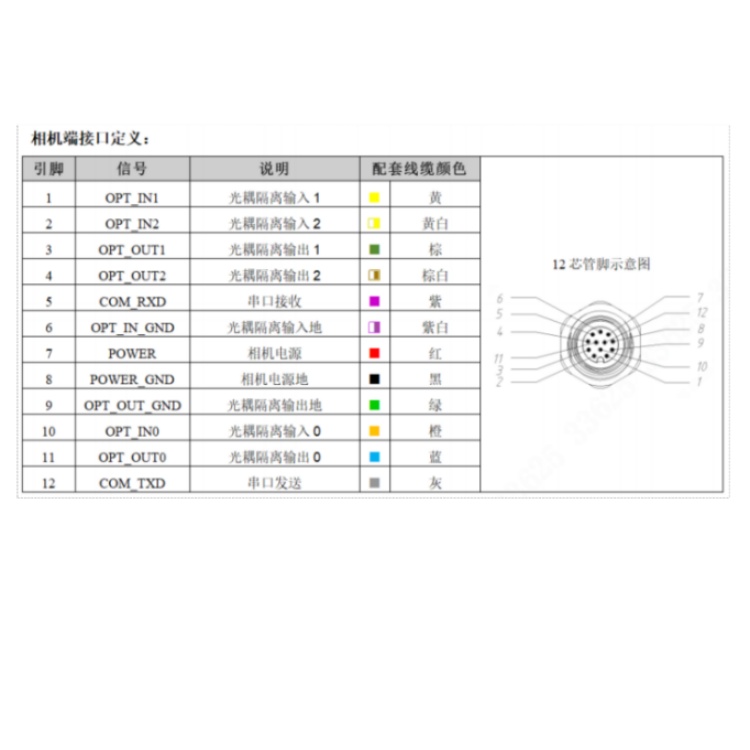

R7201MG-00C-NGG01 华睿科技R7000系列2000万像素1英寸CMOS 15fps内置深度学习算法千兆工业以太网接口智能读码器 接口定义：
