RX系列卧式绕线机简介

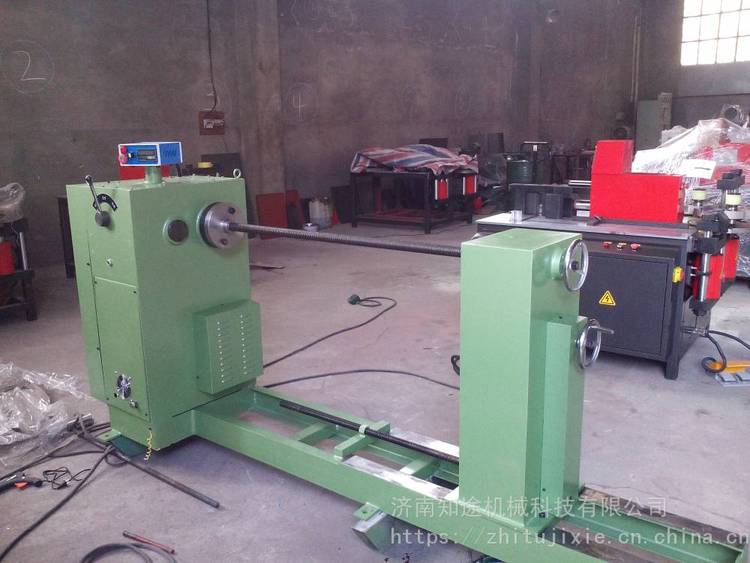

一、结构特点

???该设备有主机箱、导轨、后尾座及电气控制组成。主机箱分；

1、高低档齿轮箱型（高低压通用绕线机）拥有机械档位调速与变频无极调速两种调速功能。

2、减速机型（高低压绕线机），通过减速机及变频无极调速。

二、产品结构

1、法兰盘起着固定绕线模，传递扭矩的作用，设计合理拆装模具方便。

2、主机箱由箱体、检测计数系统、传动系统、制动电机等组成。变频无级调速与主机箱的联合调速系统，使整个设备启动过程平稳，制动可靠。电机扭矩经主轴箱减速，提供连接法兰盘扭矩。

3、导轨及尾座部分

尾座与主机箱一体式，主要由尾架、活 导轨等组成。尾架可通过手动在底座的导轨上轴向移动，以满足不同长度线模需要。通过旋转手轮可使活 伸出或 退回，方便上下换模，提高功效。锁紧手柄可锁住 托辊，顶紧绕线模具，支撑其重量。

4、电控系统

电控系统由电控柜、变频器、旋转编码器、电子计数器、脚踏开关及其他电器等组成。主轴的转速由变频器控制，主轴转速，圈数、均可显示。计数器可正反计数，并具有断电记忆和设定匝数后自动停车功能，用脚踏开关操作整个绕线过程。
