波纹型阻火芯成型机

???1、波纹型阻火芯成型机流程：立式开卷机 ????成型部分 ????收卷机

?????????????????????立式开卷机 ?????张紧检测部分????????

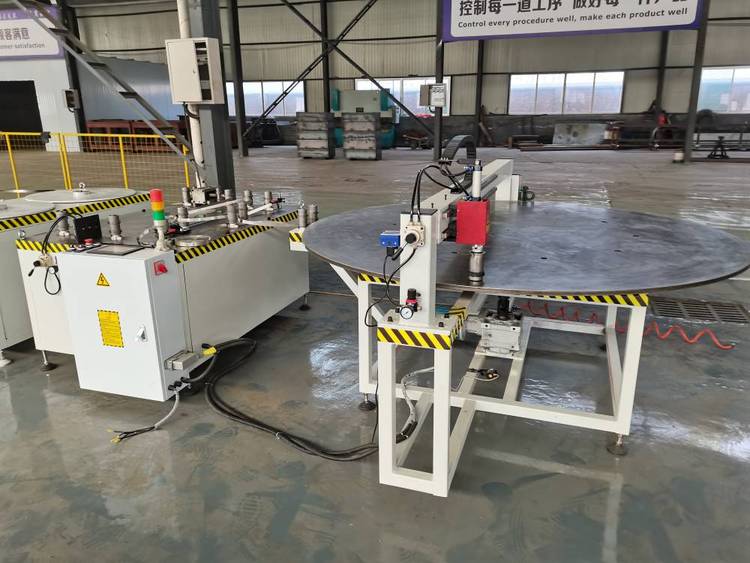

波纹阻火芯成型机由立式开卷机、成型机、张紧检测部分、收卷机及电气系统组成，布局图如下：

?

2、波纹阻火芯成型机描述

先将钢带放到 台立式成型钢带开卷机上，采用立式开卷机方便定位和成型，采用被动开卷方式。钢带传入到对辊成型机内，根据板材参数和成型要求设计成型机。成型机主动将成型好的钢带送入收卷机，同时隔离钢带的开卷机在收卷机的驱动下被动开卷，在张紧检测装置的辅助下进入收卷机，张紧检测装置主要是给钢带提供主动的张力，并辅助安装有编码器，用于钢带长度的检测，张紧轮无动力驱动。收卷机在电机减速机的驱动下转动，实现对中间钢带的拉力。设备为人工穿钢带和成型钢带，切断、焊接均采用人工，伺服电机和编码器主要用于开卷机和收卷机的速度匹配和张力控制。

3．波纹阻火芯成型机配置及结构说明

3.1、开卷机?

该开卷机为单头立式卷筒，采用螺杆缩紧结构，为方便操作和波纹成型速度的自动匹配、采用被动放卷，启停均有成型机构控制。

3.2、?成型机组 ?

该机组的功能是将钢带通过渐变的辊轮逐渐成型，包括床身、减速箱、电机、成型部分可布置若干组对辊 1套校直机构；

1）成型部分生产速度：6米/分钟（按基准轮直径为Ф80计算）；根据收卷机速度，成型速度可在1～6米/分钟内自动匹配

2）轧辊：根据用户版型尺寸设计加工轧辊。材质为42CrMo?
