IFT258 自动点火及检测控制

欢迎咨询QQ 3128159919，电话18576538308 梁小姐

    258 型烧嘴自动控制器是一种直接启动和检测烧嘴运行的控制器，可采用电离式火焰检测或紫外线UV 检测，也可以采 用点火和检测可以共一根电极进行操作的模式。由于本身不具备控制吹扫的功能，所以用于不用吹扫由其它控制系统控 制的系统中，外接大功率点火变压器可直接点着带助燃风的烧嘴；具有本地开关、远程按钮复位两种模式。本控制器采 用欧洲燃气应用标准EN298 技术。

技术指标

1、供电：AC220V±10% 50Hz
2、环境温度：-20℃ --+65℃ 无冷凝;

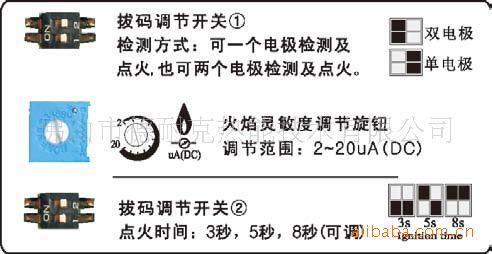

3、火焰检测电流：2--20μA 之间调节
4、防护等级：IP40
5、点火电缆：〈5 米（宜耐温高压线）
6、电缆长度：电极电离检测方式最长75 米，UV 紫外光检测方式最长100 米。

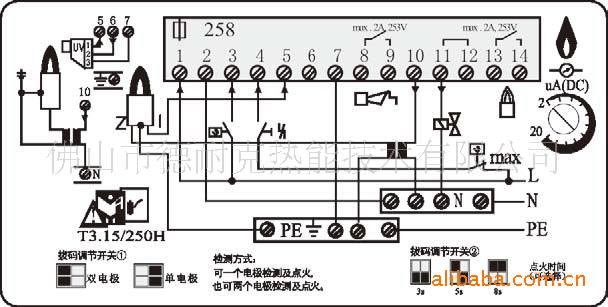

接线说明
接线端子：
1. 为火线（L），
2. 为零线（N）。
3. 为压力报警保护及点火供电开关。
4. 远端控制复位点火开关。（常开型：NO 触点）
5. 为检测电极电流输入信号uA（DC），不可与其它带电压线一同走线，以免干拢。
5. 为外部大功率点火高压变压器供电电源（火线）。
6. 为UV 电源（L）
7. 为地线（PE），一定要与电柜总地线相接。
8.9. 为点火熄火后报警输出信号，远程点火失败的故障信号（无源NO 触点型）。
10. 为外部大功率点火高压变压器供电电源（火线）。
11.12. 内部短接，为输出到电磁阀的电源（火线）。
13.14. 为远程点火燃烧成功的输出信号（无源NO 触点型）。
