矿用湿式除尘系统简介
1、产品概述
KCS-220D矿用湿式除尘系统是山东金科星机电股份有限公司在总结国内外十余家除尘设备优缺点的基础上，结合国内煤矿掘进工作面作业环境，自主 开发成功的具有国际水平的除尘产品。
产品的设计、生产、检测等严格执行MT 159-2005《矿用除尘器通用技术条件》和Q/0800ZJZ070-2014《KCS系列矿用湿式除尘器》产品技术标准，具有粉尘可控制、除尘效率高、免维护、适应不同巷道变化等特点，是自动化综掘工作面综合防尘除尘的理想配套设备。
较好的除尘效果提高了掘进现场的能见度，进一步提高了工作效率，防止了生产工人尘肺病的发生，并可有效的控制煤尘爆炸，对促进煤矿安全生产有着特别重要的意义。
2、除尘系统构成
该系统主要由矿用湿式除尘器、控尘风筒、吸尘装置、负压风筒、除尘装置等部分组成，能够实现高效控尘、吸尘、除尘的功能。其中高效除尘器、控尘风筒、吸尘装置为系统的核心部分。
2.1高效除尘器
高效除尘器是由矿用隔爆抽出式对旋轴流局部通风机（以下简称风机）FBCD系列与除尘箱装配组成。
工作原理
含尘空气被吸入除尘器（风机）后，被高速旋转叶轮形成的负压压入除尘箱，随机通过8组对射的高压水幕雾化装置，瞬间形成泥水、尘雾，气流夹带泥水、尘雾直扑除尘箱的过滤装置，90%以上的粉尘混合物被直接过滤形成泥滴下沉，部分未被捕捉到的混合物在气流的夹带下行至波形除雾器，被波形除雾器再次拦截并形成水滴，最后汇成污水由除尘箱底板的“V’型排污口流出除尘箱。
2.1.3工作条件
1、 海拔不超过1000m；
2、 环境大气压：86kPa～106kPa；
3、 环境温度0℃～+40℃；
4、 相对湿度≤95％（+25℃）；
5、 输送气流中允许含有甲烷混合物爆炸性气体及煤尘。

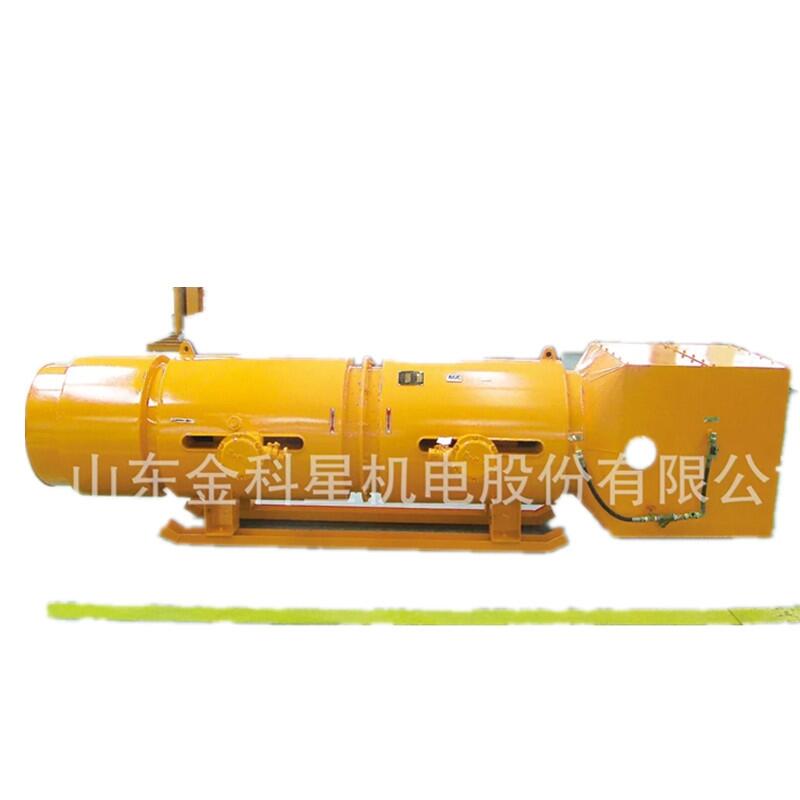

实物如图：

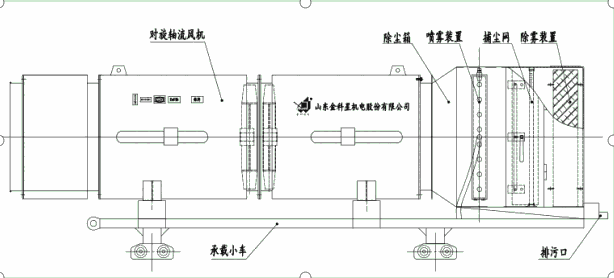

设备结构如下图所示
型号参数
|
技术参数 |
KCS-220D |
KCS-300D |
KCS-450D |
KCS-500D |
KCS-700D |
|
|
处理风量 |
220m3/min |
300m3/min |
450m3/min |
500m3/min |
700m3/min |
|
|
总粉尘除尘效率 |
≥97% |
≥97% |
≥97% |
≥97% |
≥97% |
|
|
呼吸性粉尘除尘效率 |
≥80% |
≥80% |
≥80% |
≥80% |
≥80% |
|
|
液气比 |
≤0.4L/m3 |
≤0.4L/m3 |
≤0.4L/m3 |
≤0.4L/m3 |
≤0.4L/m3 |
|
|
工作噪声 |
≤85dB（A） |
≤85dB（A） |
≤85dB（A） |
≤85dB（A） |
≤85dB（A） |
|
|
震动速度 |
≤4.6mm/s |
≤4.6mm/s |
≤4.6mm/s |
≤4.6mm/s |
≤4.6mm/s |
|
|
额定工作阻力 |
800Pa |
1000Pa |
1100Pa |
1200Pa |
1400Pa |
|
|
漏风率 |
≤5% |
≤5% |
≤5% |
≤5% |
≤5% |
|
|
配套对旋风机 |
型号 |
FBCD No5.6/2x11 |
FBCD No5.6/2x15 |
FBCD No6.0/2x22 |
FBCD No6.3/2x30 |
FBCD No8.0/2x45 |
|
额定电压 |
660V/1140V |
660V/1140V |
660V/1140V |
660V/1140V |
660V/1140V |
|
|
额定转速 |
2900r/min |
2930r/min |
2930r/min |
2930r/min |
2930r/min |
|
|
防爆型式 |
隔爆型 |
隔爆型 |
隔爆型隔爆型 |
隔爆型 |
隔爆型 |
|
|
防爆标志 |
EXd Ⅰ Mb |
EXd Ⅰ Mb |
EXd Ⅰ Mb |
EXd Ⅰ Mb |
EXd Ⅰ Mb |
|
|
工作方式 |
连续工作制 |
连续工作制 |
连续工作制 |
连续工作制 |
连续工作制 |
|
|
整机重量（kg） |
1050 |
1260 |
1480 |
1590 |
1780 |
|
|
外围尺寸（mm） |
3350x840x760 |
3720x800x880 |
3786x900x990 |
3810x1000x993 |
4725x1150x1063 |
|
|
配套负压风筒规格 |
Φ600mm |
Φ700mm |
Φ700mm |
Φ700mm |
Φ700mm |
|
KCS-220D矿用湿式除尘器配置（可选）
|
矿用湿式除尘器（综掘工作面） 配置一览表 |
||||
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
湿式除尘器 |
套 |
1 |
含对旋风机、除尘箱 |
|
2 |
吸风罩 |
个 |
1 |
选配 |
|
3 |
承载小车 |
台 |
1 |
选配，需提供相关尺寸 |
|
4 |
连杆 |
套 |
2 |
选配，需提供相关尺寸 |
|
5 |
负压风筒托架 |
套 |
15 |
选配 |
|
6 |
风筒间弯头 |
个 |
1 |
选配 |
|
7 |
负压风筒（5米/节） |
节 |
10 |
选配 |
|
8 |
正压控尘风筒 |
节 |
1 |
选配 |
3、山东金科星机电股份有限公司矿用湿式除尘系统产品优势：
3.1环境降尘效率高：
3.1.1高抽尘：由于该设备采用大功率对旋轴流除尘风机，不仅处理风量大，并且能形成高负压，抽尘效果好。
3.1.2高控尘：应用控尘风筒和多口吸尘装置，能够 大限度将含尘空气控制在迎头范围内，不会向巷道后逸散，实现高效控尘。
3.1.3高降尘：采用西方发达国家通用的滤尘原理，设备除尘效率达99%。
通过以上三种特性，使该设备可以 大限度降低环境粉尘浓度。从客户使用现场反馈的信息证实，炮头处降尘效果为70％以上，司机处降尘效果为96％以上，除尘器出口后巷道内的降尘效果为92％以上。
3.2维护简单：
除尘主要部件（雾化装置、滤尘装置及波形除雾器）皆配置了快开门结构，可以快速拆卸，便已维护，大大提高设备性能可靠性。
3.3水压适用范围广：
该系统水压适用范围为0.3～4.0 Mpa。
3.4用水量少：
液气比≤0.4L/m3，处理风量为220m3/min左右,时用水量为1.5-2.2m3/h左右。
3.6噪音低：
电机防护罩全身及前后消音罩表面都涂有阻尼降噪涂料，工作噪音比煤矿标准的≤85 dB(A)还要低10%，且主机部件距离司机较远，不会影响司机的正常工作。
3.7体积小：
设备体积较小，重量轻，易于搬运和调节维护。
