加工定制是
品牌forscell
型号fst-d38
种类测力
制作工艺集成
输出信号模拟型
材料铝合金
材料物理性质弹性模量适中
材料晶体结构单晶
防护等级ip65
线性度0.1%f.s.
迟滞0.2%f.s.
重复性0.2%f.s.
灵敏度2.0±10%mv/v
漂移0.05％f.s/10℃
分辨率0.001％
最小包装数1pcs
订货号fst-d38-_ _nm
物料编号forscell-ftc-042
展开

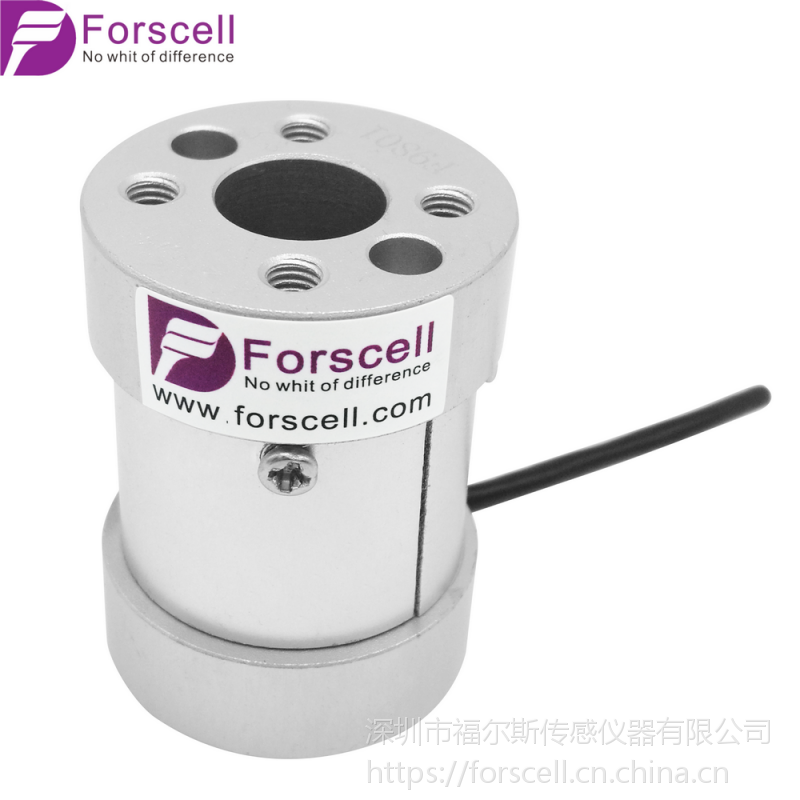

1nm非连续旋转扭矩传感器，静态扭矩传感器
点我去除广告
产品介绍

产品描述
型号：fst-d38
量程：1～150nm
精度：0.2％f.s.
受力方式：正时针或逆时针旋转
激励电压：5～10v
防护等级：ip66
输出信号：2.0±10％mv/v
接线方式：e+:red，s+:green，e-:black，s-:white
特点及用途
1.外形尺寸小，正反双向测扭矩，对称性好；
2.铝合金材质，表面抛光渡氧化层，防腐蚀，正常情况使用寿命长；
3.两端各有内螺纹和限位孔，安装方便；
4.适用于汽车空调出风口拨动扭矩实时监控反馈、开关正反旋转扭矩值记录、工业非连续旋转扭矩测量系统；
5. 出线端采用环氧树脂固定，不易脱落；
6.同类型产品对比精度高，重复性好，可替代进口品牌interface同款产品；
7.可根据要求定制。

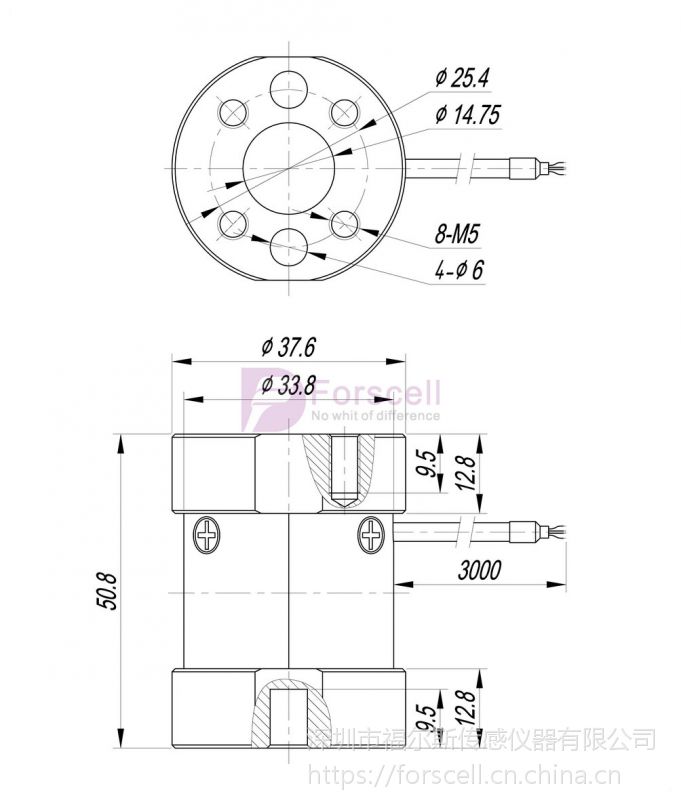

外形尺寸

capacity(nm)
材料/material
重量/weight
1,2,,5,10,20,30,50,100,150
铝合金/aluminum
0.3kg

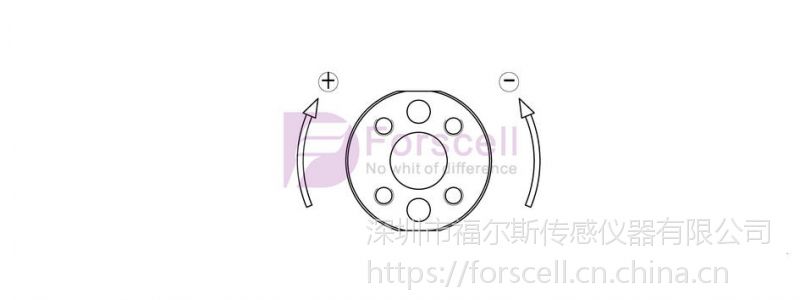

受力方式

技术参数
参数&技术指标specifications & technique
额定容量
capacity
1,2,,5,10,20,30,50,
100, 150 nm
绝缘电阻
insulation
≥5000mω/100vdc
输出灵敏度
rated output
2.0±5%mv/v
激励电压
recommended excitation
10v
零点输出
zero balance
±2% f.s.
激励电压
maximum excitation
15v
非线性
non-linearity
0.5%f.s.
安全超载
safe overload
120%f.s.
滞后
hysteresis
0.2%f.s.
极限超载
ultimate overload
150%f.s.
重复性
repeatability
0.5%f.s.
温度补偿范围
compensated temp range
-10~60℃
蠕变（30min）
creep(30min)
0.5%f.s.
工作温度范围
operation temp range
-20~80℃
输入电阻
input impedance
410±30ω
温度灵敏度漂移
temp.effect on output
0.03%f.s./10℃
输出电阻
output impedance
350±10ω
零点温度漂移
temp.effect on zero
0.03%f.s./10℃
材料
material
铝合金(aluminum)
防护等级
protection class
ip65
电缆线尺寸
cable size
φ3×3000mm 4芯屏蔽线
φ3×3000mm 4-core shield cable
f.s.=full scale/满量程
