金属管转子（浮子）流量计简介

上海自动化仪表九厂LZ系列全金属结构金属管转子（浮子）流量计，是采用可变流通面积式测量原理对介质进行计量的，主要适用于测量液体、气体。根据其使用功能可分为现场指示型、电远传型、耐腐型、高压型、保温夹套型、防爆型，并能输出0～10 mA和4～20mA的标准电流信号与计算机联网，实现流量数据的远距离显示、记录、调节、积算和控制，被广泛的用于石油、化工、发电、制药、食品、水处理等流体的过程控制和计量。

主要技术参数

◆精度等级：1.5级，2.0级，2.5级

◆公称压力：PN1.6，PN2.5，PN4.0，PN6.3MPa（≥PN10MPa为特殊订货）

◆压力损失：6.5KPa~38.20KPa

◆流体温度：-80℃~400℃（内衬氟塑料为-80℃~90℃）

◆流体粘度：DN15≤5MPa.S   DN20~DN150≤300MPa.S

◆连接方式：法兰连接，标准JB81-59，JB82-59(其它非标或国外标准为特殊订货)

◆材质：SUS304，SUS316L或哈氏合金或内衬氟塑料（特殊材料需指出）

◆输出信号：二线制4～20mA或三线制0～10 mA标准电流信号

◆面板显示：10为LCD显示瞬时、累积流量

◆调整方式：HALL开关、磁棒操作无需开盖即可调校

◆电源：24VDC,25Ma

◆电信号温度影响：0.5%/10℃

◆负载电阻：4～20mA/500Ω 0～10 Ma/1.2KΩ

◆防爆等级：本安型ibIIBT5；LB830S或配相同等级的安全栅

◆隔爆型：dIIBT5

◆防护等级：防尘防滴IP65

工作原理

金属管转子（浮子）流量计是浮子在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定。环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。

使用选型

LZ金属管转子（浮子）流量计使用选型

选型举例：

LZ-25A0B6A0D0表示金属管转子流量计，口径DN25mm，流体方向下进上出，浮子材质304，压力PN2.5，精度2.0级，大开面指针式，无阻尼，流量0.3~3m³/h的液体。

选型编码B（流量范围代码）

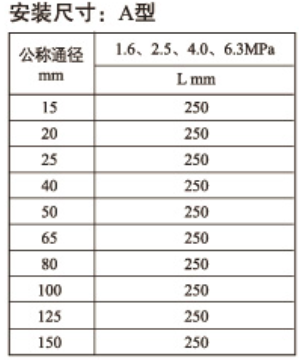

安装图片

磁过滤器
