信号分析仪N9010B N9020B keysight N9010B N9020B租赁N9010B

N9020B 频谱分析仪 技术指标

N9020B频率 10 Hz 至 50 GHz

频率选件 3.6, 8.4, 13.6, 26.5, 32, 44, 50 GHz

zui大分析带宽 160 MHz

带宽选件 25 MHz 标配，40、85、125、160 MHz

zui大实时带宽 160 MHz

实时带宽选件 85, 125, 160 MHz



1 GHz 时的 DANL -172 dBm

1 GHz 时，10 kHz 频偏处的相位噪声 -114 dBc/Hz

1 GHz 时，30 kHz 频偏处的相位噪声 -114 dBc/Hz

1 GHz 时，1 MHz 频偏处的相位噪声 -136 dBc/Hz

总体幅度精度 ±0.23 dB

应用——通用

89600 VSA 软件

模拟解调

噪声系数

相位噪声

脉冲

实时频谱分析

EMI

MATLAB

Vector Modulation Analysis



应用——蜂窝

GSM/EDGE

LTE/LTE-Advanced

NB-IoT

W-CDMA/HSPA/HSPA+

应用——无线连通性

Bluetooth? (BR/EDR/LE4.2/5.0)

Short Range Communications (ZigBee, Z-Wave)

WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)

应用——数字视频 无

性能水平 ◆◆◆◆

标准衰减器衰减范围 70 dB

标准衰减器步进 2 dB

100% 截获概率的zui短信号持续时间 3.57 μs

信掩比 > 60 dB 时的可检测信号持续时间 5 ns

无杂散动态范围 72 dBc

多域带宽 160 MHz

显示视图

密度

频谱图

密度频谱图

PvT（功率随时间的变化）频谱

PvT（功率随时间的变化）

触发

FMT（频率模板触发）

TQT（时间限定触发）



电平

射频猝发

线路

外置

周期

使用频率模板触发的应用软件

89600 VSA 软件

实时频谱分析仪

Pulse Measurement Application

2 GHz 时的 DANL，不配备前置放大器 -154 dBm/Hz

10 GHz 时的 DANL，不配备前置放大器 -151 dBm/Hz

N9030A 20H-3.6/7.0/13.6/26.5 PXA信号分析仪
N9020A 20H-3.6/7.0/13.6/26.5 EXA信号分析仪
N9010A 20H-3.6/7.0/13.6/26.5 EXA信号分析仪

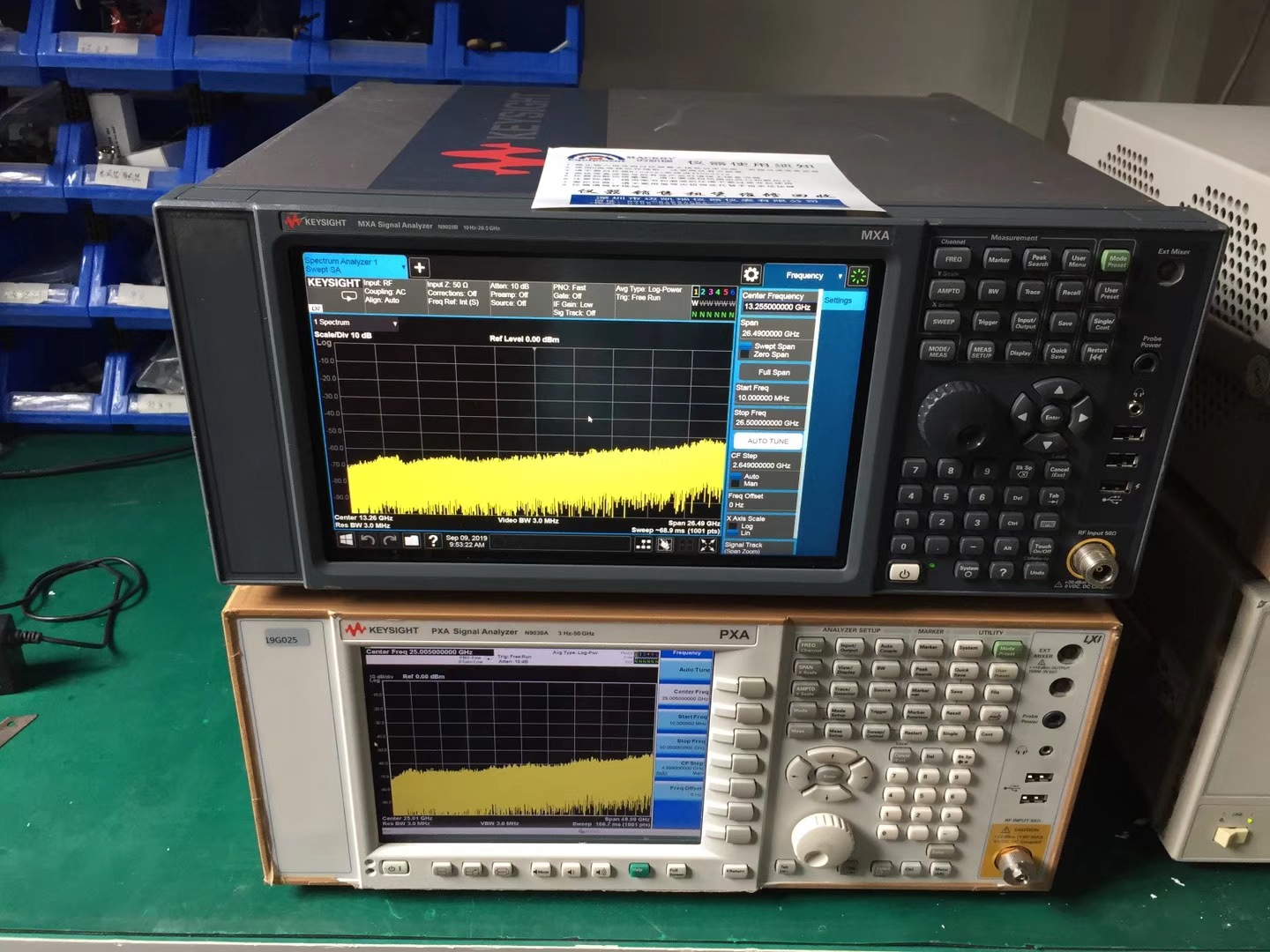

N9020B MXA 信号分析仪，10 Hz 至 50 GHz
N9030B PXA 信号分析仪，2 Hz 至 50 GHz

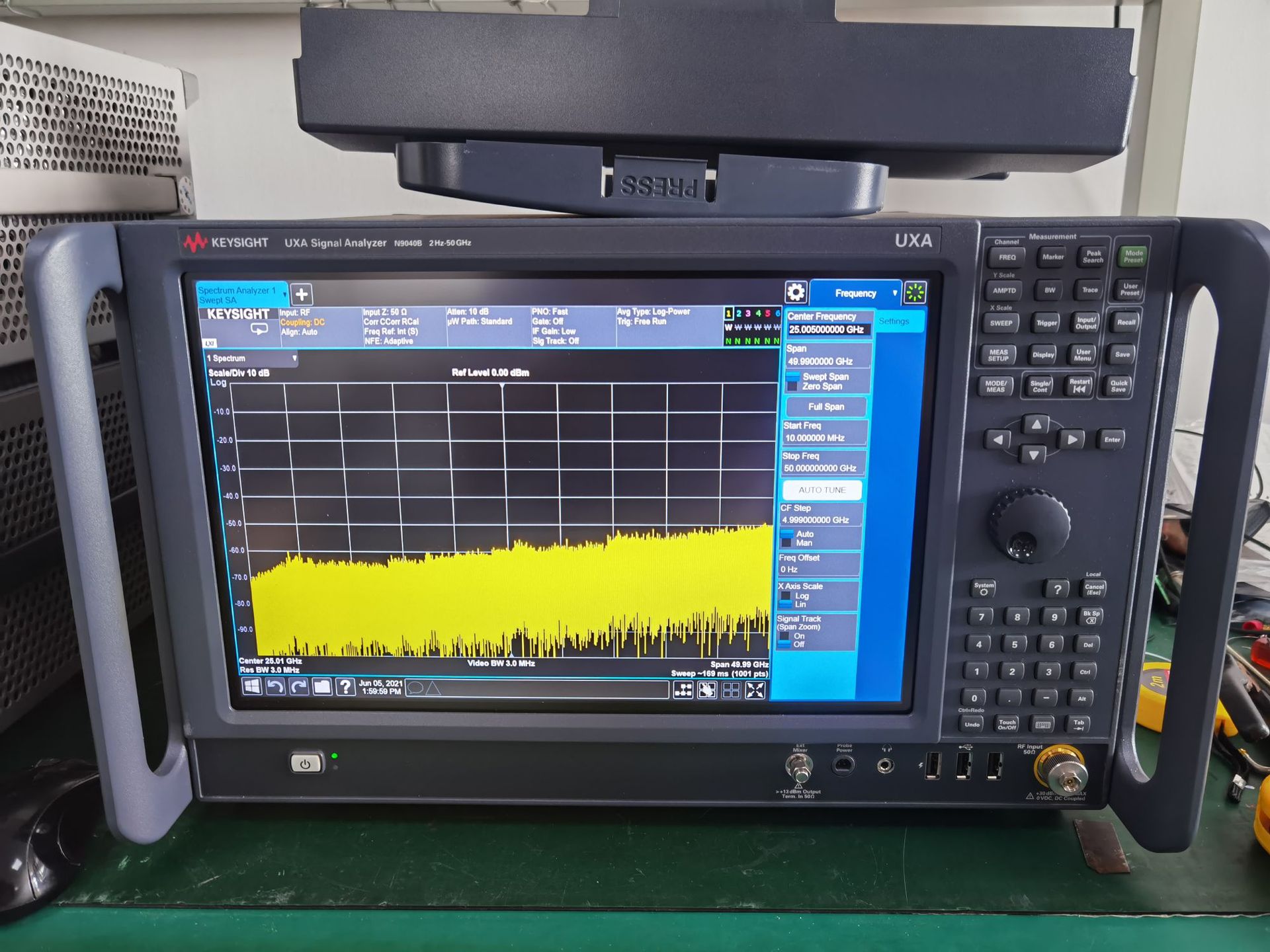

N9040B UXA 信号分析仪，2 Hz 至 50 GHz
N9010B EXA信号分析仪，10HZ至44G
