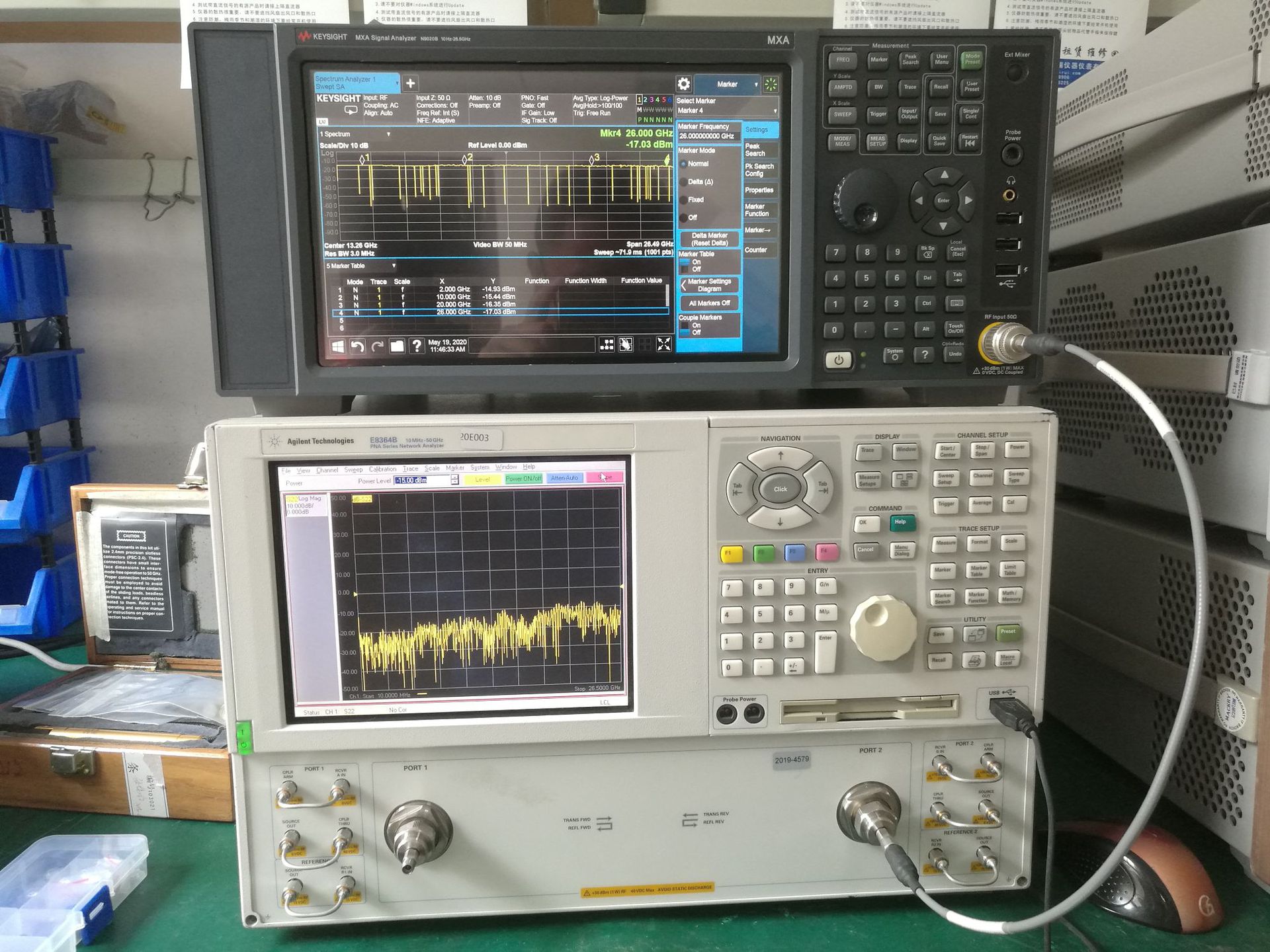

是德科技（安捷伦）E8364B 的特点：

高动态范围：测试端口 20 GHz 时为 127 dB

快速测量速度：4.5 至 26 微秒/点

高稳定性：0.05 dB/摄氏度

校准能力电子校准件模块

混频器和脉冲测量的应用

单端和平衡测量

32 个测量通道，无限轨迹，每通道 16,001 个点

连接 Open Windows XP、6 个 USB 连接器、LAN 和 GPIB

Keysight (Agilent) E8364B 的功能：

搅拌机测量：

转换损耗/增益、幅度和相位

输入匹配、输出匹配和 LO 匹配

隔离压缩

两个具有 +13 dBm 功率和 < 60 dBc 谐波的内部独立合成器消除了对外部合成器或组件的需要。

纠错

获得矢量混频器校准，用于测量群延迟

用于匹配校正幅度测量的标量混频器校准 (SMC)

固定中频的速度明显加快（比使用外部源快 20 到 30 倍）

易于配置的多级转换器测量

LO 源控制和 LO 功率校准

调音台IMD

简单的两步 SMC 校准提供匹配校正转换损耗、误差校正输入和输出匹配

嵌入式 LO 的软件调谐

放大器测量：

Gain、gain latness、reverse isolation、return loss

使用增益压缩应用程序进行简单、快速和准确的 AM-AM 和 AM-PM 压缩测量，在 20 GHz 时具有 38 dB 功率扫描范围，+13 dBm 输出功率

使用 < 60 dBc 的源谐波准确测试谐波。无需外部过滤器。

使用位于耦合器后面的双源和内部组合器的简单的 IMD，提供高度稳定的测量。无需外部组合器。

具有精度的源校正噪声系数测量

用于测量优化的集成源衰减器和接收器衰减器

使用 PNA–X 通过单一连接执行上述所有测量。

脉冲射频测量：

宽带和窄带检测

多达四个内部脉冲发生器

两个内部脉冲调制器

脉冲宽度窄至 33 ns

脉冲到脉冲

脉冲点、平均脉冲和脉冲轮廓功能

无需外部元件

基本测量：

插入损耗、增益、回波损耗、隔离、群延迟、压缩、幅度和相位

连接器化、夹具内或晶圆上

快速准确

可重复

实惠

晶圆上测量：

用于测量的 TRL 校准等级

集成多端口网络分析仪的差分测量功能

用于器件表征的功率控制和去嵌入算法

与晶圆上校准软件兼容以获得完整的解决方案

差分测量：

单端、平衡、混合模式

S参数

成比例和非成比例测量

模式转换分析

真模式刺激测量

多端口测量：

针对您的设备优化的多端口配置，包括全交叉

用于快速、多端口校准的快速短路开路负载直通 (QSOLT)

N 端口校准可确保准确性和易于测量

PNA 固件的测试仪控制部分

32个独立通道，测量速度快
